在當今的生活中，做什么都離不開網絡，任何企業都需要具備安裝、配置、運行中型路由和交換網絡，并進行故障排除的專業人士，能夠通過廣域網與遠程站點建立連接，消除基本的安全威脅，了解無線網絡接入成為了做網絡的必備技能。我曾經進行過5天網絡知識技能培訓，做了一些筆記現在分享給大家。

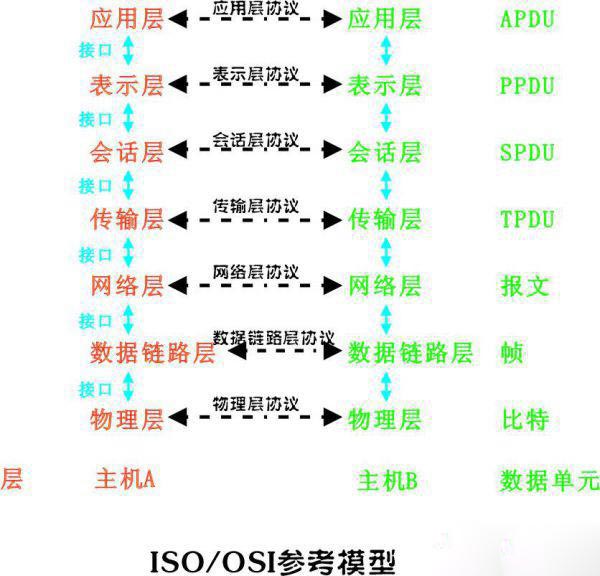

首先說幾個名詞.ISO是國際標準化組織，OSI是開放系統互聯參考模型，IEEE是電子電器工程師協會，沖突域是一組與同一條物理介質相連接的設備，其中任何兩臺設備同時訪問該介質都將導致沖突。廣播域是網絡中一組相互接收廣播消息的設備。PDU（協議數據單元）是每一層使用自己層的協議和別的系統的對應層相互通信，協議層的協議在對等層交換的信息叫協議數據單元。

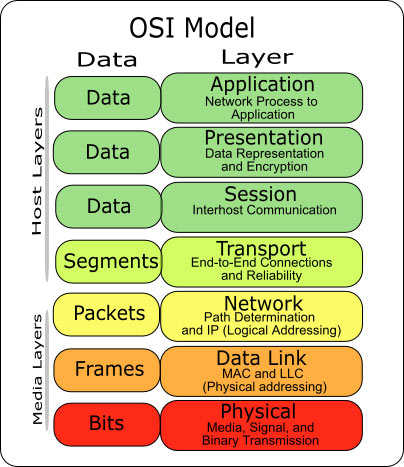

一.開放系統互連參考模型 (Open System Interconnect 簡稱OSI）是國際標準化組織(ISO)和國際電報電話咨詢委員會(CCITT)聯合制定的開放系統互連參考模型，為開放式互連信息系統提供了一種功能結構的框架。它從低到高分別是：物理層、數據鏈路層、網絡層、傳輸層、會話層、表示層和應用層
應用層（高三層的統一名）：應用層、表示層、會話層

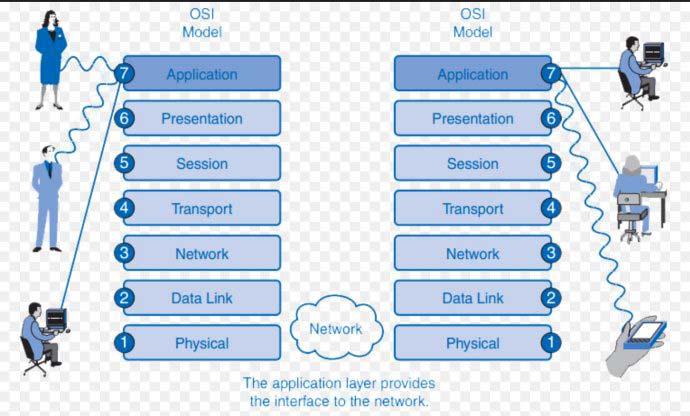

1.應用層（Application Layer）：提供應用服務
相關協議：Telnet（23）遠程登錄 、Smtp（25） 簡單郵件管理協議 、Http（80）超文本傳輸協議、Https（443）加強超文本傳輸協議（一般用于銀行等保密性部門）、Ftp（21/20）文件傳輸協議 21端口：數據傳輸 20端口：數據控制、 Snmp（161/162） 簡單網絡管理協議、 Pop3（110） 郵件協議、Dns（53） 域名解析、RIP（520） 路由信息協議
2.表示層（Presentation Layer）：數據的表示、加密/解密、壓縮/解壓縮
3.會話層（Session Layer）：會話的建立、保持、終止
數據流層（下四層）：規定如何建立連接，如何傳輸數據。分為：物理層、數據鏈路層、網絡層、傳輸層
4.傳輸層（Transport Layer）
（1）協議：TCP協議：面向鏈接，可靠，慢 UDP協議：面向無連接，不可靠，快
（2）功能：差錯恢復，流量控制（包括：緩存機制 buffering，避免擁塞congestion avoidance、窗口機制windowing）
（3）PDU：分組（segment）
5.網絡層（Network layer）
（1）設備：路由器、三層交換機
（2）特點：尋址、路由選路
（3）PDU：包
（4）路由器特點：分割廣播域，每個端口都是一個沖突域，獨占一條帶寬
（5）路由器在選路時應該注意到：源IP、目標IP、可能有的路徑、最佳路徑、維護路由選擇信息。
（6）路由器在網絡層的功能：廣播信息控制；多點發送信息控制
網絡層一般用路由器，它將網絡劃分成多個沖突域和廣播域，因此一個端口就是一個沖突域
6.數據鏈路層（Data link Layer）
（1）設備：交換機（Switch）、網橋、網卡
（2）標準：IEEE 802.3 IEEE 802.2
（3）組成：LLC：邏輯鏈路控制（向上） MAC：介質訪問控制（向下）
前導符（8） | 目標地址（6） | 源地址（6） | 長度（2） | 數據（變長） | FCS |
（4）特點：尋址，錯誤檢測但不提供錯誤恢復，幀校驗，幀標記（主要指MAC子層）
（5）協議：HDLC 高級數據鏈路控制 幀標記：0000 Ehternet 以太網
ATM 異步傳輸模式 0001 Token Ring 令牌環網Framerelay：幀中繼 0010FDDI 光纖分布式數據接口 PPP 0011 ATM 異步傳輸模式
（6）PDU（協議數據單元）：幀
MAC(media access control)介質訪問控制：負責MAC地址尋址和定義介質訪問控制方法
（1）標準：IEEE802.3
（2）MAC地址：長48比特，用12位十六進制數表示。前24位為廠商編碼，也成組織唯一標示符（OUI）后24位為廠商自行分配，通常是接口的序列號。
LLC：邏輯鏈路控制
（1）標準：IEEE802.2
（2）組成：LLC1 LLC2
（3）LLC幀有兩種：服務訪問點（SAP）和子網訪問點（SNAP）
交換機特點：所有端口同在一個廣播域,每個接口一個沖突域，獨占一條帶寬。
數據鏈路層一般用到交換機、網橋，他們將網絡劃分成多個網段，從而減少了每個網段中的用戶數，每個網段是一個獨立的沖突域，而且與交換機或網橋連接的設備都同在一個廣播域。
7.物理層（Physical Layer）：定義一些物理規范 如：線纜的規則，傳輸速率等。 T1=1.544Mbps E1=2.048Mbps
（1）設備：集線器（HUB）、中繼器
（2）協議：CSMA/CD 載波偵聽多路訪問/沖突檢測
（3） 標準：IEEE 802.3u快速以太網、IEEE 802.3ab吉比特以太網（雙絞線）、IEEE 802.3z吉比特以太網（光纖）、IEEE 802.3ae 10G比特以太網
（4）HUB特點：所有端口都處于同一廣播域和沖突域，共享同一帶寬。
（5）PDU（協議數據單元）：比特
物理層一般用到集線器：它轉發分組，用于將其他網絡設備連接起來。與集線器連接的所有設備都屬于一個網段，同在一個沖突域和廣播域。
二.用Packet Tracer模擬工具做實驗
1.基本配置
（1）用戶模式進入特權模式
Router>enable
Router#
（2）特權模式進入全局模式
Router#config terminal
Router(config)#
（3）全局模式進入接口模式（如接口：f0/0）
Router(config)#interface fastethernet 0/0
Router(config-if)#
（4）兩個退出命令
從特權模式退出到用戶模式
Router#disable
從全局模式退出到特權模式
快捷鍵：Ctrl+Z
（5）幾個實用命令（特權模式下）
清除配置：Router#erase startup-config ！清除
Router#reload ！重啟設備
保存當前配置：Router#write terminal=== Router#copy running-config startup-config
提取保存前的配置：Router#copy startup-config running-config
給設備重命名（全局模式下）：Router(config)#hostname rack01
！一般路由器命名為rack01、rack02……rack01(config)#
將在接口上的配置還原成默認狀態： router(config)#default int s1/0
2.設置密碼（全局配置模式下）
（1）enable密碼
Router(config)#enable password ****** ！設置明文密碼
Router(config)#enable secret ****** ！設置密文密碼
（2）Telnet密碼
Router(config)#line vty 0 4 ！0 4 表示0，1，2，3，4 五個用戶
Router(config-line)#password ****** ！設置密碼
Router(config-line)#login ！加載，保存
遠程登錄（特權模式下）
Router#telnet 192.168.1.1 (必須事先設置IP地址)
退出遠程登錄（特權模式下）
Router#q
（3）console密碼
Router(config)#line console 0 ！console口一般只有一個因此為0
Router(config-line)#password ****** ！設置密碼
Router(config-line)#login ！保存
3.取消設置的密碼
（1）取消enable密碼
Router(config)#no enable/secret password
（2）取消telnet密碼
Router(config)#line vty 0 4
Router(config-line)#no password
（3）取消console密碼
Router(config)#line console 0
Router(config-line)#no password
