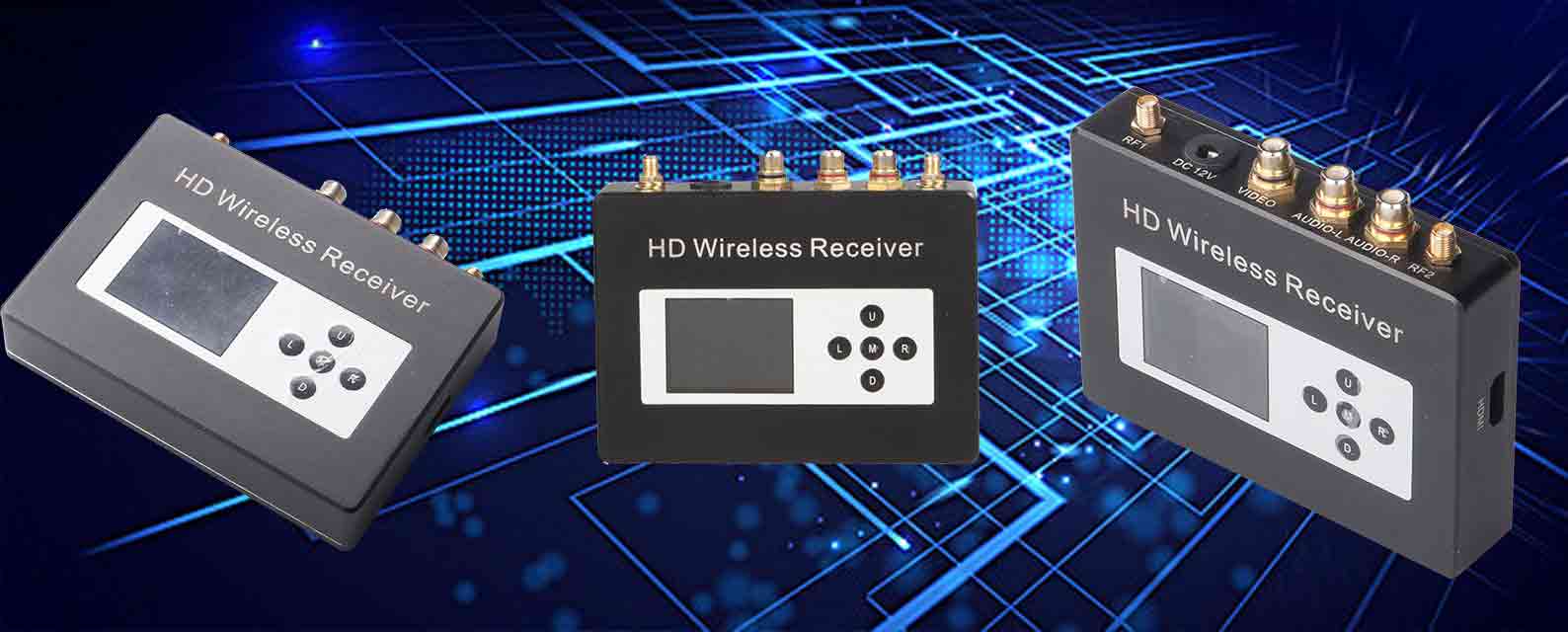

SF-M8800R-MINI微型高清無線圖像接收系統是公司生產的新一代廣播級高清晰度圖像實時接收系統。采用當前領先的COFDM解調技術，相對窄帶的空中頻率占用（2/2.5/4/8MHz）和很強的抗多徑干擾能力，并結合國外先進的分集接收技術，克服模擬技術和常規調制技術下圖像傳輸多徑反射及遮擋所帶來的困擾，實現在非視距（非通視）的情況下，高速運動拍攝并實時接收高質量圖像。
全新設計
MINI小身形，易于攜帶；操作簡單方便，機身配有顯示器，可以實時了解調試產品；
非視距高清
輕松實現非視距的無線圖像傳輸；此款產品應用領域較廣；適合對圖像質量要求極高的部門機構，是高清代替標清的里程碑產品。采用高效壓縮H.264新數字視頻解碼標準，清晰度達到全高清HD1080P畫質，分辨率達到（1920*1080兼容1080I、720P、480P及標清）；支持數字高清HDMI輸出接口及CVBS模擬音視頻輸出。
優秀的性能
對抗頻率選擇性衰落或窄帶干擾及信號波形間的干擾性能優越，通過各個子載波的聯合編碼，具有很強的抗衰落能力。在單載波系統中（如數字微波，擴頻微波等），單個衰落或干擾能夠導致整個通信鏈路失敗，但是在多載波 COFDM 系統中，僅僅有很小一部分子載波會受到干擾，并且這些子信道還可以采用糾錯碼來進行糾錯，確保傳輸?shù)牡驼`碼率。
可以有效地對抗信號波形間的干擾，適用于多徑環境和衰落信道中的高速數據傳輸。當信道中因為多徑傳輸而出現頻率選擇性衰落時，只有落在頻帶凹陷處的子載波以及其攜帶的信息受影響，其他的子載波未受損害，因此系統總的誤碼率性能要好得多。
適用于現場～車 接收、現場～房間 接收、空中作業圖傳、無人機上無線圖像傳輸，地面視距下可傳輸1～8公里、空對地傳輸8～20公里。
產品特點：
● 分辨率達到：全高清HD1080P畫質
● 手動可設置雙重AES加密
● 自帶液晶顯示參數、調節參數
● 自帶液晶顯示信號強弱指示
● 具有HDMI數字輸出接口
● 具有CVBS標準音視頻輸出接口
● 工作頻帶2/2.5/4/8MHz液晶可調
● 極短的編碼延時，端到端為300毫秒
● 強大的NLOS非視距傳輸能力
● 雙天線接收，信號穩定、圖像流暢
詳細參數：
詳細參數 | |
接收頻率范圍 | 300MHz～800MHz |
頻率帶寬 | 2/4/8MHz， 可選 |
RF輸入電平 | -94dBm/8MHz@-106@2MHz |
RF輸入阻抗 | 50歐姆 |
射頻輸入接頭 | SMA接頭 |
解調方式 | COFDM |
星座方式 | QPSK、16QAM、64QAM（可選） |
向前糾錯 | 1/2,2/3,3/4,5/6,7/8（可選） |
載波數量 | 2k， |
保護間隔 | 1/32,1/16,1/8,1/4（可選） |
視頻解碼 | MPEG-2/H.264 |
屏幕高寬比 | 4:3 16:9 |
視頻圖像 | 辨率為720*576@幀率為25幀/秒 |
音頻輸出模式 | 立體聲非平衡300/ 200mv |
工作電壓 | DC12V ＜2A |
工作溫度 | -20℃～+50℃ |
外觀尺寸 | 125*90*25mm |
應用圖例：
