一.   行業背景

       隨著我國電力事業不斷發展，電力系統自動化水平不斷提高，各變電站、高壓輸電線路等都要實現少人或無人值守，以提高生產效益。如何將遠程的監視、遙控、防盜、消防和報警聯網系統、監控無線化有機的結合起來，做到既可以基于無線、有線網絡進行遠程的監視、遙控和圖像的傳輸，又具備通常聯網報警網絡的功能，并且投入費用合理，能夠更加有效地確保系統運行穩定，將安全防范技術提高到一個新的水平。網絡化、無線化、遠程監控是當前監控行業發展的主要方向。

       遠程監控系統能監視并記錄變電站的安全以及電力設備及運行情況，及時發現、處理事故，有助于提高電力系統自動化的安全性和可靠性。還有高壓輸電線路的安全防范已經成為安全生產自動化的重要組成部分，通過高壓輸電線路安全防范系統不僅可以遠程巡視各類設備的運行情況、人員的操作記錄，還能實時獲得來自事故現場的報警信息，對可能或已經發生的異常現象及時處理并保存現場的圖像資料，為分析事故原因提供第一手的資料，使供電部門的管理方法和手段不斷地與科技發展的最新成果緊密相連。同時遠程監控系統還可以集成環境監測（環境溫濕度、煙霧報警、水浸報警）、報警聯動等功能。

二.   需求分析

1.輸電線路常規監控

(1)   線路危險點周圍環境

       輸電線路分布廣泛，所經地區情況復雜，許多地方跨越公里鐵路、高山河流、樹木森林、人煙密集地區和建設工地等，因此有選擇的對一些危險點，需要安裝視頻監控設備，對其周圍的環境進行監控，可以很大的減少運行人員的巡查工作量，及時發現諸如樹木生長過快、工地吊機活動等不安全情況并及時糾正，可避免許多外力破壞事故。

(2)   防線路偷盜

       由于輸電線路路面廣、點多、線長、裸露野外等諸多特點，其中大多數桿塔為金屬構件，使其成為偷盜的目標。認為偷盜拉線、爬梯、抱箍、接續金具等故意破壞桿塔設施已經成為影響電網安全運行的因素。需要對正在進行的破壞提供遠程報警并通過桿塔現場的聲光報警進行嚇阻，起到震懾作用，并通過視頻監控錄像和抓拍的圖片進行偵查分析之用。

(3)   防線路覆冰

       線路覆冰的結果會導致輸電線路機械和電氣性能的急劇下降，造成線路事故。需要對線路的覆冰情況進行監控，線路人員可以通過視頻監控近距離觀測線路覆冰過程，實時掌握線路覆冰的形成和發展的情況。對于輕度覆冰，通過加大電流等方法去除。對于嚴重覆冰，運行人員可以實時記錄覆冰發展過程，為解決線路覆冰提供有力證據，并能通過視頻監控系統對線路融冰進行實時監察和指導。

(4)   線路導線舞動、風偏變化監控

       輸電線路導線舞動特點是分裂導線后，子導線間相互影響的因素越來越大。需要對導線舞動的狀態情況進行檢測，能實時的記錄導線舞動的實際情況，對導線的風偏角進行實時檢測，觀察導線擺動情況。

2.日常巡檢

       電力線路巡檢是有效保證電力設備安全、提高電力設備可靠率、確保電力設備最小故障率的一項基礎工作。目前，國內普遍采用的是人工巡視、手工紙介質記錄的工作方式，這種方式存在著人為因素多、管理成本高、無法監督巡檢人員工作、巡檢信息化程度低、實時性差等缺陷。

       針對當前電力設備和線路巡檢的情況，采用無線單兵視頻采集終端可以很好幫助解決巡檢工作中的諸多問題，使得電力設備檢修部門在巡檢工作上實現巡檢工作電子化、信息化、智能化，同時使設備和電力設備管理部門有效地監督巡檢人員的工作情況，從而最大程度提高工作效率，保證了電力設備及傳輸線路的低故障率安全運行。

3.安全生產作業現場

       作業現場包括變電站工程和輸電線路搶修，而變電站工程又涉及多家施工單位、監理單位，人員復雜，管理難度大。工程建設中由于各施工單位工作層面重復，難免會造成重復施工、材料浪費、工程返工等現象。

       在作業現場實施視頻監控，最大的困難是由于現場環境的影響，往往無法利用傳統的監控傳輸方式將視頻信號傳輸回監控中心。而利用無線傳輸技術無疑是解決監控視頻信號在施工工地傳輸難題的最佳方案。

       電力企業安全生產管理關系著國家能源安全可靠、經濟持續發展和人民生活起居等問題。目前，電力企業在安全工作上雖然取得了一些好的成績，但與電網的發展要求仍有一定的差距，特別是在安全生產管理上還存在許多問題。在新形勢下要取得安全生產管理新的突破，必須與時俱進，更新觀念，提高認識，探索新的思路。     　

安全生產作業現場管理中常見的一些問題：

(1)   安全意識不強

(2)   基層管理工作不到位

(3)   習慣性違章　

(4)   運行管理不嚴

(5)   安全規章制度沒有真正執行到位

(6)   安全工器具管理混亂　

       要解決以上系列問題，我們就必須加大對危險部位和關鍵環節的安全管控力度，對停電作業、帶電作業、臨近帶電設備施工、特殊跨越施工、深基坑施工、主設備安裝試驗、復雜的立體交叉作業、大型吊裝作業等危險性較大的作業，進行全方位的音視頻監控，現場錄像實時傳輸到管控中心，這樣對現場違規作業，或者主要安全措施、領導和管理人員不到到位情況等環節起到一個的安全督查的作用，同時對違規作業可立刻進行違章曝光等措施。

4.功能要求

綜合系統為了促進供電安全，提高管理效率，需求如下：

(1)   集中監控

所有現場圖像實時傳送到中心，實現“遙視”功能。

(2)   意外報警

對于輸電線路的監測，異常情況時報警；對于電力巡檢，發現違法行為時，主動一鍵報警，保護財產安全。

(3)   應急指揮

當對設備檢修時遠程中心可以實時了解檢修過程，并指導復雜操作過程。

(4)   分級管理

監控中心可以分多級、多點，同一組信息可以送到不同部門，可協同管理。

(5)   信息完備

視頻監控系統同時可以傳送多種環境信息，包括環境溫度、濕度、電壓值、電流量等實時信息。

(6)   過程錄像

所有設備工作過程和檢修維護過程均可定期或周期性錄像保留下來，便于事后監督和故障分析。

(7)   操作簡便

系統操作簡單，安裝容易，單個畫面可完成所有重要操作。

三.系統總體設計

1.設計原則和依據

       為了確保電力行業綜合監控系統順利實施，深方科技針對性的制定了一個詳細的無線集中監控方案，本方案將會滿足電力部門的各種監控需求。

1.1.方案的設計原則

       本方案遵循技術先進、功能齊全、性能穩定、節約成本的原則。并綜合考慮施工、維護操作因素，并對以后的發展、擴建、改造、移動等因素留有擴充的余地。具有以下原則：

(1)   先進性與適用性

       本系統采用純數字信號傳輸方式，采用H.264編碼技術結合4G無線調制技術，體現了當前計算機控制技術與計算機網絡技術的最新發展水平，適應時代發展的要求。

       同時系統是面向各種管理層次使用的系統，綜合管理平臺Cremedia7.2能給用戶提供舒適、安全、方便、快捷的平臺體驗，操作簡單易學。

(2)   經濟性與便捷性

       充分考慮用戶實際需要和信息技術發展趨勢，根據執法環境需要，設計選用功能和適合現場情況，采用3G/4G/無線專網傳輸的解決方案，無需大規模布線，解決工程造價成本。前端設備無線傳輸安裝調試方便快捷，后端平臺搭建便捷，為用戶實現了方便快捷的即插即用功能。

(3)   可靠性與安全性

       系統的設計充分考慮到安全巡檢的嚴謹性，具有相當可靠性，在系統故障或事故造成中斷后，能確保數據的準確性、完整性和一致性，并具備迅速恢復的功能，同時系統具有一整套完善的系統管理策略，可以保證系統的運行安全。

(4)   開放性

       以現有成熟的產品為對象設計，同時還考慮到周邊信息通信環境的現狀和技術的發展趨勢，具有RJ-45網絡通訊口/RS232/RS485通訊接口，可實現遠程云臺控制。

(5)   可擴充性

       系統設計中考慮到今后技術的發展和使用的需要，具有更新、擴充和升級的可能。并根據今后該工程的實際要求擴展系統功能，同時，本方案在設計中留有冗余，以滿足今后的發展要求。

1.2.方案設計的依據

       根據國家有關法規的要求，我們經過認真研究、分析設計本系統方案。該系統具有性能先進、質量可靠、經濟實用等特點，而且該系統具有方便擴展、與其它信息系統實現無縫連接的能力，為實現安防系統的可視化管理奠定了基礎。

本方案依據如下標準：

《安全防范工程的程序與要求（GA/T75）》

《安全防范系統通用圖形符號（GA1T77）》

《智能建筑設計標準（DBJ08-47）》

《安全防范工程費用概算編制方法（GA/T70）》

《防盜報警中心控制臺（GB/T16572）》

《防盜報警控制器通用技術條件（GB/T16572）》

《入侵探測企通用技術GB10408.1》

《數字通信接口標準（G.703）》

《國際圖像音視頻編碼標準（ISO 11172）》

《報警圖像信號傳輸裝置（GB/T16677）》

《安全防范系統驗收規則GA308-2001》

《國家電網視頻監控系統及接口標準 Q / GDW 517.1 — 2010》

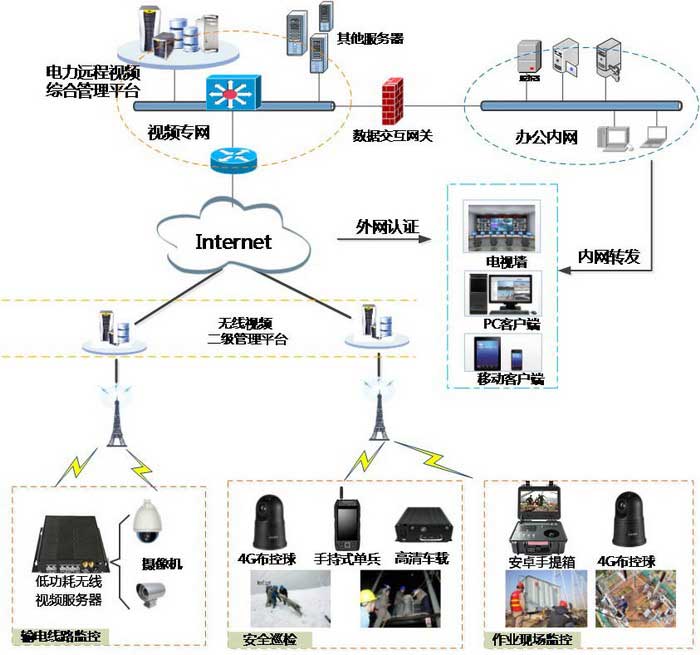

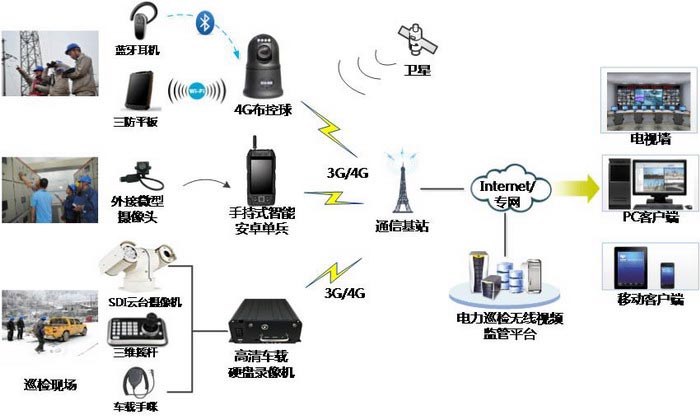

2.系統整體組網圖

系統整體組網情況如圖所示，前端應用有三種場景：

(1)   輸電線路監控：低功耗無線視頻服務器+攝像機+防護箱+太陽能供電

(2)   日常巡檢監控：安卓手持式單兵+外接攝像機；4G布控球+藍牙耳機+本地控制平板；高清車載硬盤錄像機+車頂云臺攝像機+三維搖桿+顯示屏

(3)   作業現場監控：安卓手提箱式應急指揮終端，4G高清布控球。

       整個系統可分級部署，監控管理平臺服務器系統部署在總監控中心，通過內網與監控調度中心相連。前端采集的音視頻數據經過服務器平臺通過內網轉發到監控調度中心，并在監控中心解碼上墻顯示。其他監控室也通過互聯網與服務器平臺相連，實現視頻實時共享。

       對于外網的移動用戶，經過認證授權，也可以通過運營商VPN網絡接入到大系統中，并可以調取相應的視頻，便于管理人員和領導隨時隨地觀看現場實時情況。

3.輸電線路在線監測子系統

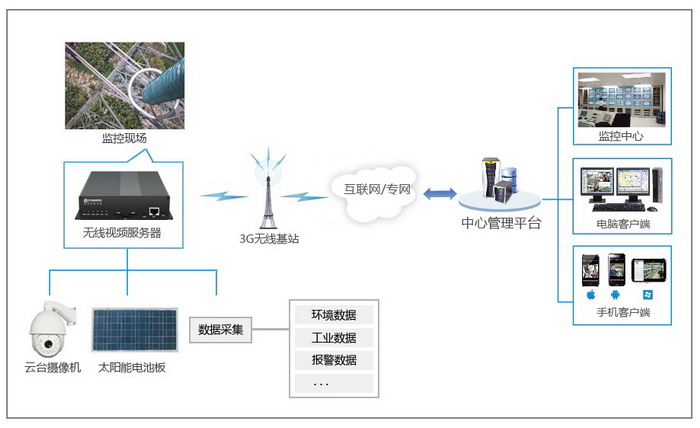

3.1.整體組成概述

       輸電線路在線監測子系統由無線視頻監控、環境監測、安全防范、太陽能供電等部分組成。監控現場由前端采集設備（云臺攝像機、防護罩、支架）、數據采集處理單元、核心設備無線視頻服務器、太陽能供電系統等組成。實現視頻音頻采集、數字化壓縮、無線傳輸、本地存儲以及動力環境監控數據的采集上傳，包括：電力中斷情況、設備運行情況，運行環境如溫度、濕度、水浸、煙感及其它各種需要監控的信號。

特點：

支持智能視頻分析，變“被動監控”為“主動監控”。

與其他子系統智能聯動，調用預置位、啟動報警錄像。

3.2.其他組成

?  無線視頻監控

       采用了3G/4G無線網絡+Internet連接方式，將無線視頻服務器采集到的圖像數據、環境數據和工業數據信息發送到監控中心。無線視頻監控子系統是輸電線路在線監測系統的基礎，主要負責對重要電氣設備、安裝地點及周界環境進行全天候的監視，滿足監控中心對運行管理的要求。

?  環境監測

       輸電線路的環境量信息關系到設備的安全運行，可根據輸電線路的實際需求，配置溫濕度傳感器、風速傳感器、水浸探變電站站端系統頭等環境監測設備，這些環境信息通過深方無線產品RS232/RS485串口實現數據集中上傳。

?  安全防范

       安全防范子系統的各探測器通過報警線纜與深方無線產品報警串口直接連接，當發生報警時，報警信息能夠及時上傳到中心管理平臺，并且能聯動相關設備，比如聲光報警器。

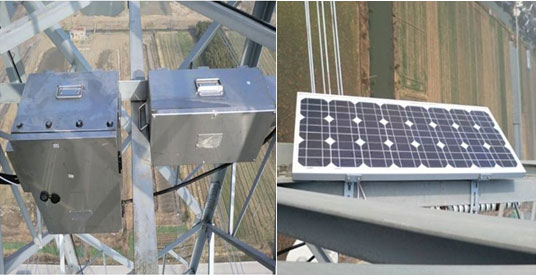

?  太陽能供電

       由太陽能電池板、蓄電池（組）及充放電控制器組成，控制器負責電池的充放電管理。整個系統用于數據采集處理單元、前端傳感器和攝像機的供電。

4.日常巡檢監控子系統

       巡檢系統依托于無線視頻采集終端、GPS定位系統、多媒體信息回傳系統和3G/4G無線寬帶技術，可有效進行巡檢指揮、巡檢數據上傳、故障線路視頻、圖片上傳等工作，增強了巡檢工作的廣域性、穩定性、可靠性、可控性，提高了巡檢工作的質量，有效降低了事故發生率，提高了電力部門的工作效率。

       同時為了適應新形勢下國家電網公司對車輛管理的要求，國家電網公司深入推進“兩個轉變”，加強“四化”管理，推進國家電網公司統一車輛管理平臺建設，全面提升公司國家電網公司公務用車、生產用車精益化管理水平。全面支撐平臺對公司車輛集約化、規范化和標準化管理。

4.1.組成概述

       日常巡檢子系統提供視頻采集和地圖定位和導航、巡檢路線指引、實時位置上報、拍照上傳、接受和處理任務、終端之間的即時通訊、終端和平臺的通訊。巡檢子系統監控前端由多種選擇，巡檢工程人員可手持安卓智能單兵，內置攝像頭并可外接1路攝像頭。

       對于巡檢車輛車載監控，有兩種搭建方式：

        (1)   固定式車載監控：由高清車載硬盤錄像機+車頂云臺攝像機+三維搖桿+顯示屏組成，適用于長期巡檢搶修的專業型車輛。

        (2)   可拆卸式車載布控監控：利用4G布控球放置車頂，完成高清視頻采集和編碼傳輸，同時有無線藍牙耳機實時與后臺對講，本地控制平板實現布控球的視頻顯示和云臺控制。整套設備無線化，非常適用于搭建臨時布控環境和應急的車輛。

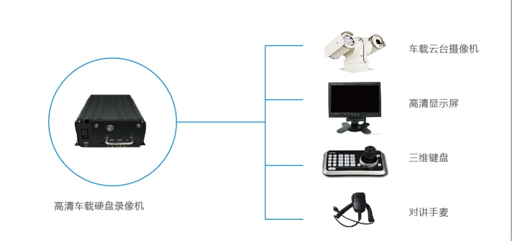

4.2.固定式車載監控

       前端組成包括車載一體化攝像機、半球模擬攝像機、無線高清車載硬盤錄像機、對講手咪、LCD顯示屏等設備。

       高清車載硬盤錄像機產品能夠在實現4路模擬視頻輸入的同時，還能夠實現1路1080P高清視頻輸入、存儲、傳輸，通過本機可完成無線音視頻服務、執法人員業務查詢、移動辦公、移動涉案信息音視頻采集及存儲、人員定位等多種功能。適用于巡查執法、交通管理、治安巡邏盤查、司法押運等眾多場合。

       云臺攝像機安裝在車輛頂端，可以通過三維搖桿控制轉動和鏡頭拉遠拉近；車載硬盤錄像機外接GPS天線，可以獲取車輛的實時位置，同時支持北斗定位；LCD顯示屏可以本地顯示實時錄像；車載手咪亦實現對講功能。

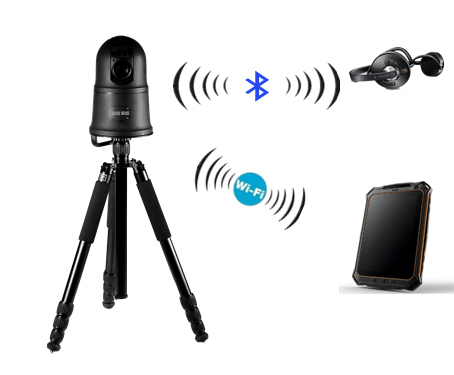

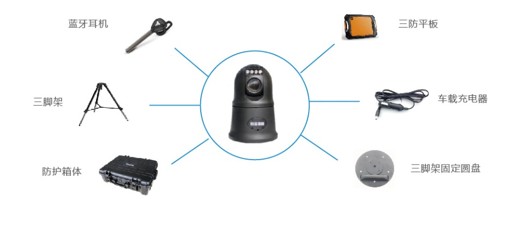

4.3.布控式車載監控

        4G布控球配備高清一體化機芯，輸出視頻清晰自然，20倍光學變焦鏡頭，滿足不同應用需求；獨立紅外照明燈組保證攝像機在全黑的環境下清晰拍攝60米之內的物體；機芯關鍵部位采用全鋁機身設計，耐候性極強，輕松應對任何惡劣的使用環境；采用全新的傳動系統，云臺定位精度明顯高于傳統云臺，同時具備較大的保持力矩，不會因為攝像機的震動而使云臺發生偏移；新穎的真空磁力復合吸盤使攝像機能夠牢固吸附在光滑的金屬表面；配備便攜包，便于攜帶；配備三腳架底盤，安裝固定極其方便；設備配備藍牙耳機，解放了線的約束；可使用平板、手機等通過WIFI直連觀看視頻、操作云臺；此款攝像機所具備的這些特點使之成為各種應急移動視頻監控的理想之選。

4.4.巡檢應用

(1)   巡檢人員通過終端查找、定位附近的同伴，并通過語音、短信實現快速溝通和協同作業。

(2)   巡檢人員通過巡檢終端信息回傳系統將電力設施情況，以圖片或者視頻的形式傳回指揮中心，為指揮中心提供最及時、最詳實的一線資料。

(3)   巡檢觀測：通過巡檢人員回傳的前方圖片，可以使得指揮中心有效了解電力設施的情況，工程師可對一線巡檢人員合理進行遠程作業指導，提高巡檢工作的科學性。

(4)   視頻會議：召開會議會使用；監控作業現場，從地面監控線塔上面的作業人員操作規范。

(5)   巡檢搶修應急處理

       當巡檢員發現電力設備出現緊急情況時，可通過觸發手持終端上的緊急報警按鈕，通過語音通話等方式向指揮中心進行報警。當指揮中心接到巡檢員報警后，會迅速設置報警提示點的位置信息。指揮中心根據GIS地圖查詢報警區域附近的巡檢人員及車輛位置，安排最近的巡檢人員、搶修裝備實現就近增援。

5.作業現場監控子系統

       施工現場視頻監控系統的建設可以解決工程現場中面對的各種情況，有效的提高了管理效率和效益。利用信息化手段提高現有的管理水平，有利于掌握各工程現場的第一手工程建設情況，全面系統的了解工程進度、物資設備等方面的信息，及時發現和解決在工程建設中出現的新情況和新問題，為省市公司提供第一手資料，方便領導作出及時、準確的決策，確保變電站建設和輸電線路搶修工程的順利實施，實現現代化管理模式。

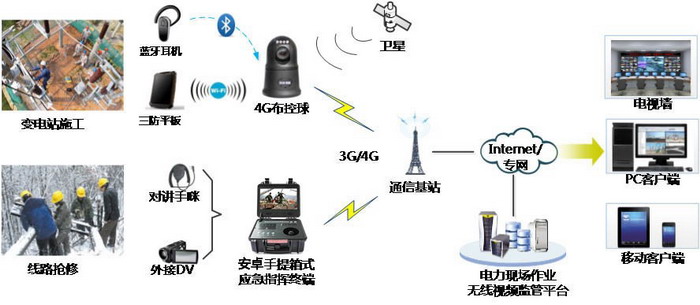

5.1.組成概述

       在作業現場，由于其臨時性，對監控設備提出迅速搭建、快速布防的要求。安卓手提箱式應急指揮終端和4G高清布控球針對作業現場不固定性，很好的滿足電力現場作業監管的需求。

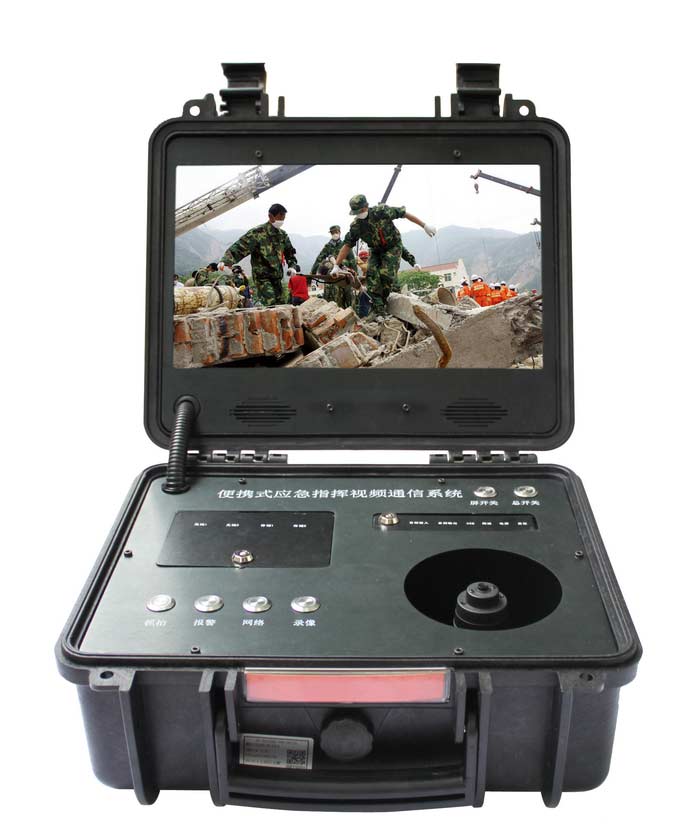

       安卓手提箱式應急指揮終端帶有13.3寸的本地高清顯示屏和高清SDI攝像頭，并可外接1路DV進行現場監控；通過操作面板上的云臺方向、鏡頭拉遠拉近、抓拍按鈕對球機進行控制。

        4G高清布控球具有輕便靈活、高度集成等特點，通過磁吸地盤可吸附在車頂；并配有托盤和三角支架，滿足多角度監控。

5.2.應用分析

(1)   各級基建工程管理人員可以在第一時間得到現場的客觀信息，改變現有的“現場管理，逐級匯報”的基建工程管理模式。提供新的工作手段，變單一的書面、電話匯報模式為豐富的音頻、視頻、書面相結合的形式。

(2)   實現工程建設遠程監控管理功能，讓領導能夠實時了解多個變電站施工情況，對工程文明施工，安全施工的要求進行監督和指揮。不受地理限制，根據各個變電站的實際需要，隨時進行溝通，對重要的施工環節加強管理監督。

(3)   在變電站建設工程中，技術人員可以準確的掌握施工進度，并對施工環節和施工工序加以控制，不僅可以提供工作效率和施工工藝質量，還可以避免因為工序的不當和施工過程中錯誤的操作而造成損失。

(4)   預防工地現場的材料安全，人員安全情況的發生，預防偷盜的發生，并為已經發生的不文明行為提供可靠證據。

6.網絡傳輸系統

6.1.高清無線傳輸

       以3G網絡為例，在高速移動的過程中傳輸速率可以到達500kbps以上，已經完全可以實現D1錄像的傳輸。而 4G網絡的速度是3G網絡的10倍，下載速度最高達100M，上傳速度為20~50M，完全可以傳輸高清720P/1080P視頻；通過調整碼流和幀率，更可以支持720P和1080P的錄像傳輸。

       本方案中，無線傳輸采用4G/無線專網傳輸模式，傳輸鏈路采用運營商的4G/專網，能夠滿足單路或多路視頻傳輸的需要，同時傳輸的視頻能夠更清晰、流暢。

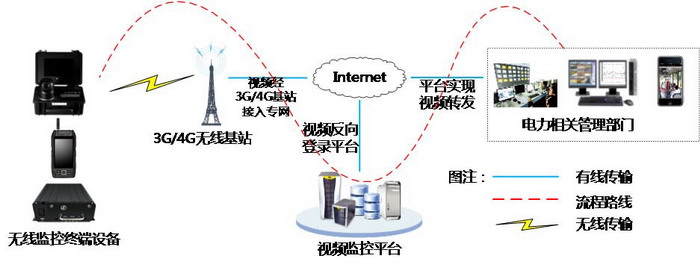

6.2.整個網絡傳輸部分

        無線傳輸網絡包括3G/4G/wifi/衛星等實現數據的傳送，實現對Internet的接入。無線車載設備將數據上傳至3G/4G基站，接入到運營商專網，以反向登陸的方式，接入政府相關管理部門視頻監控平臺，平臺再將音視頻數據轉發至電力部門人員等相關客戶端上，整個網絡傳輸示意圖如下圖：

7.服務器系統

7.1.管理平臺組成

       服務器端由眾多網絡單元組成：每個網絡單元完成不同的功能，有專門完成設備接入認證的服務器，有專門負責用戶接入認證的服務器，有專門的視頻流轉發服務器，有專門提供手機視頻觀看的手機流轉發服務器，等等；眾多網絡單元有機組成一個整體，這個整體就是系統管理平臺，監控系統管理平臺是整個監控系統的核心單元。

7.2.服務器類型

       服務器類型分3個核心部分：數據庫和中心管理、平臺存儲、流分發服務。存儲和流分發是可以分立安裝多個，平臺部署之前先確定，監控點規模，確定要不要平臺存儲，日常多少監控點在線存儲，多少人日常在線觀看。確定這些因素之后，才能確定平臺服務器的最佳配置。

       中心服務器，存儲服務器，流分發服務器。（三者都是分別安裝了不同網元的PC服務器）

(1)  中心管理服務器：安裝了“中心服務器”軟件的PC機。是整個系統的軟件支持核心，負責系統的工作參數設置、動態IP地址解析、用戶權限分配、錄像計劃制定，報警信息處理、聯動等等工作。用戶觀看視頻也是通過中心服務器統一獲取。

(2)  存儲服務器：安裝了“存儲服務器”軟件的PC機。用來存儲網絡中傳輸過來的視頻數據。存儲路徑、存儲名稱、錄像文件時間長短，錄像文件保存周期等等，都在存儲服務起中完成。存儲必須配合中心服務器一起工作。

(3)  流分發服務器：分發服務器是包含分發數據庫并為所有類型的復制存儲元數據和歷史記錄數據的服務器，同時還為事務復制存儲事務。而對于繁忙的系統來說，為事務復制使用遠程分發服務器可以提高性能。

四.系統功能

1.系統整體功能簡介

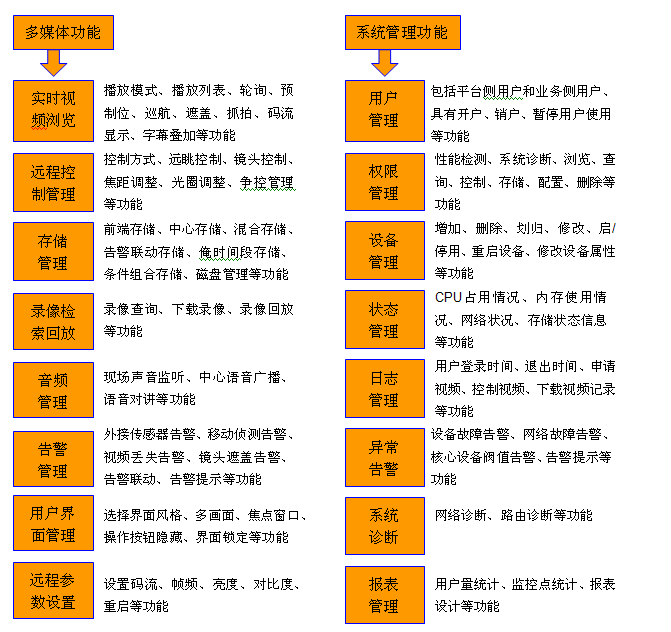

  系統功能可劃分為兩大類：多媒體功能及管理功能。具體包含如下：

2.高清視頻信息實時傳輸

       前端設備采集多清晰度視頻信息（D1/720P/1080P），系統采用3G/4G無線網絡傳輸，根據設備的不同可使用一張或者二張上網卡傳輸視頻。更能夠支持4G網絡，在更大的帶寬下可以傳輸720P和1080P高清視頻。

       利用先進的H.264視頻壓縮技術以及3G/4G無線通信技術，更能夠適應超低帶寬下的視頻傳輸，畫面清晰流暢，杜絕馬賽克。

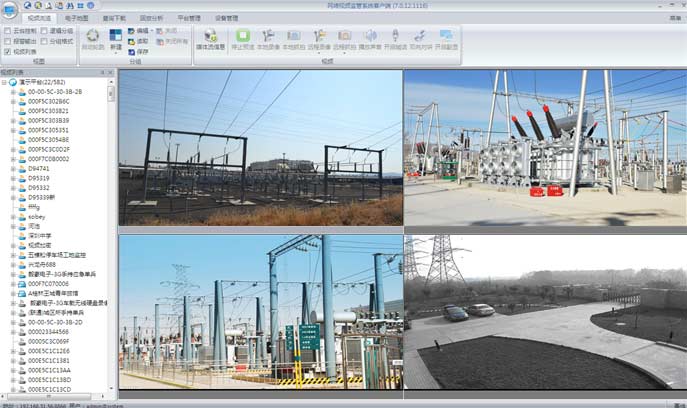

3.客戶端多畫面監控

       前端采集的音視頻經H.264方式壓縮編碼通過3G/4G無線網絡傳輸至后臺監控中心，用戶除了通過電視墻觀看之外，還可以通過電腦、手機等客戶端登錄中心平臺對前端音視頻進行實時瀏覽監控。

       電腦客戶端支持單畫面多畫面顯示，用戶可選擇任意一路或多路視頻觀看，視頻窗口數量1、3、7、9、15直至60個可選。支持畫面輪巡，可將監控現場在特定的時間間隔內按順序輪流切換至電視墻，也可在一個圖像框內輪換顯示全部的攝像機畫面，畫面切換間隔時間可靈活設置，畫面間隔時間可調節。

4.GPS/北斗系統相關功能

       巡檢車輛上安裝的應急指揮無線視頻終端設備和單兵設備支持GPS/北斗定位，從而實現以下主要相關功能：

4.1.車輛、人員實時定位追蹤

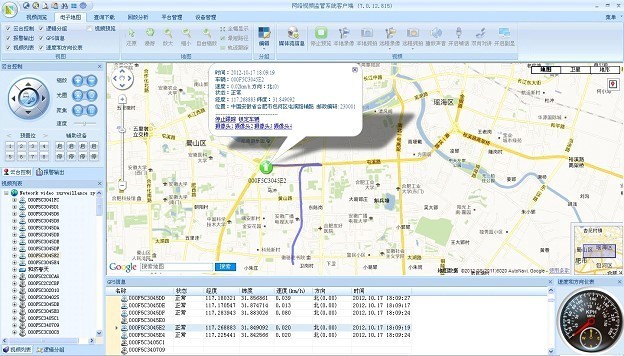

       前端監控設備支持GPS/北斗定位系統，只要設備在線，就可以通過3G/4G無線網絡實時的向后臺傳輸車輛位置信息，根據平臺自帶的GIS地圖功能（支持多種地圖，系統支持6種地圖，GoogleMap、MapABC、BaiduMap這3種地圖必須保證客戶端等連接公網才可以使用；這三種類型地圖；而MapInfo、ArcGIS、SuperMap3種地圖需要自建地圖服務器，用戶可以根據自己使用習慣選擇合適的地圖）可以實現終端設備在電子地圖上的實時定位，選擇指定的車輛、人員可以進行軌跡跟蹤，在行車路線上對執法車輛、人員做好監管，杜絕公車私用等不合規行為。如下圖顯示：

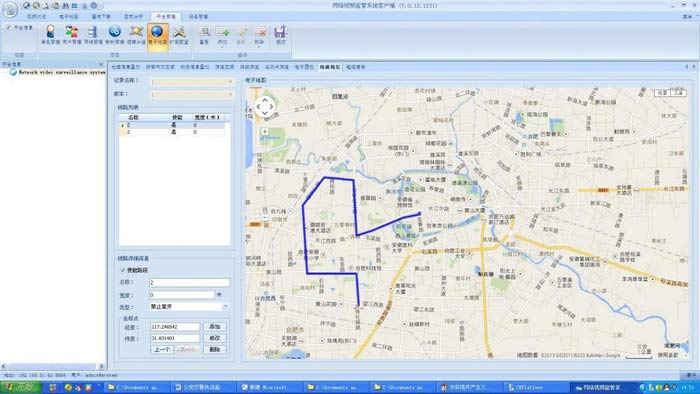

4.2.車輛路線規劃

       根據電力部門各支隊隸屬情況，可劃定執法范圍，同時在國慶、春節等重要節假日，根據上級領導任務安排劃定巡檢人員的巡邏路線，系統可根據這些既定規劃安排路線，后臺管理人員可根據車輛實時顯示路線判斷車輛是否違規行駛。

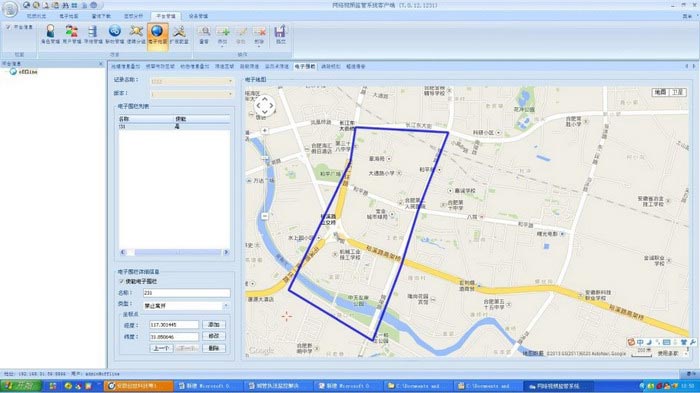

4.3.越界報警

       越界報警即系統具備的電子圍欄功能，在電子地圖上劃定一塊區域，如以XX區邊界劃定電子圍欄，設置車輛為禁止出線，車輛只能在XX內行駛，一旦執法車輛在XX市高新區邊界外便會觸發報警，報警可通知平臺監控人員，以利于監控人員及時制止駕駛員的越界行駛行為，杜絕執法車輛他用的違規行為。

5.報警聯動

       報警聯動指的是一線執法突遇緊急情況，無法單獨處理需要支援時，可以利用系統的聯動功能，聯系就近執法人員增員。具體報警可以分為以下幾種報警方式：

5.1.車載報警

       本方案中指的是巡檢搶修車輛，發現有緊急違法事件（比如盜竊、糾紛等）發生，巡檢人員發現執法力量不足，在制止不法行為之前，向后臺或者其他同系統人員進行報警聯動，這主要是通過和無線應急指揮設備上集成的報警按鈕實現。

5.2.單兵報警

       一般指的是巡檢人員在安全電力巡檢或現場調解糾紛等過程中發現緊急情況，比如犯罪人員暴力抗法、圍觀群眾遭鼓動非法聚集等，可以通過隨身攜帶的單兵設備實現報警，向后臺或系統人員請求支援，這主要通過單兵的SOS按鈕實現。

5.3.報警聯動動作類別

       報警實現的目標都是為了迅速實現緊急聯動的需求，這里主要通過：報警錄像，報警抓拍當前執法場景，錄制當前執法車輛位置信息，主窗口瀏覽，向特定人員手機發送報警信息，執法車頂云臺攝像機前往預置位，啟動巡航，自定義聯動設置。

這些聯動設置可以預先在平臺管理-聯動管理中進行設置，可以針對特定設備甚至特定攝像頭進行設置。

6.雙向對講

?  一線人員通過對講手咪與中心平臺和客戶端用戶進行雙向對講，及時進行信息溝通，便于匯報和指令的及時傳達，也可方便聯動動作執行；

?  前端可以發起呼叫和對講，后臺也可以和前端聯系發起對講；

?  系統支持創建多方通話即前方設備、平臺用戶都可加入多方通話，便于系統內多設備多用戶的溝通，輕松組建臨時會議，系統支持回聲抵消，避免了串音現象；

?  支持降噪功能，能有效消除噪聲，在車內環境嘈雜的時候，也可以實現雙向語音的清晰流暢；

?  前端后臺都可調節實時音量大小，滿足不同環境對音質的需要；

?  支持音視頻同步傳輸錄制，方便后臺對一線執法了解更多情況。

7.圖片抓拍

       便攜設備有抓拍按鈕，前端巡檢人員可對重要執法畫面進行圖片抓拍，圖片抓拍后保存到前端存儲設備，同時上傳到后臺存儲服務器；后臺平臺的管理人員可以在管理平臺直接操作上線設備進行圖片抓拍，圖片保存在本地存儲器，確保執法人員文明有序執法。

8.錄像存儲

       系統支持對視頻、GPS信息及報警信息等錄像存儲，啟動錄像的方式有手動錄像、報警錄像、定時錄像、計劃錄像等，存儲空間大小根據實際需求，在系統設計時測算，存儲位置有前端設備硬盤（或SD存儲卡）存儲、服務器平臺存儲、客戶端本地存儲三種可選。

9.手機觀看

       深方科技綜合監控管理平臺除了支持電視墻和電腦客戶端觀看，還可以支持手機移動終端客戶端或PAD登陸，這主要是為了相關部門領導遠程指揮部署執法工作的需要。

       針對用戶手機類型的不同，我們同時提供兩種解決方案：一種是手機流媒體觀看，優點是使用方便，不需要用戶額外安裝手機軟件，直接使用；通用性強，使用手機種類多，不需要對每款手機進行適配。第二種是針對不同操作系統的智能手機開發不同的客戶端軟件，目前系統手機功能主要支持視頻觀看、視頻錄制、圖片抓拍與上傳、云臺控制、雙向通話等，同時手機客戶端支持橫豎屏切換、支持D1/720P等視頻格式瀏覽。

10.設備管理及系統維護

       系統具備前端設備管理功能，用戶使用客戶端登錄平臺側，就可以了解前端設備的在線狀況、設備參數等相關信息，對于被授予權限的用戶可以對前端設備的參數進行修改、配置，使前端設備的各項運行參數符合實際應用需要，結合實時網絡狀況達到最好的使用效果，遠程設備升級和系統自維護功能使整個系統的維護高效、快捷，省時省力。
