廠區無線覆蓋方案

概述

       在企業的實際網絡部署環境中，會存在各種各樣的限制，其中，不方便部署有線電纜成為限制中的最大因素。

       因此企業網絡以無線方式通信成為最佳選擇。

用戶需求分析

       客戶所在企業，因其自身特性，在企業內部的目標區域，不方便進行有線線纜的部署，但是需要組建企業網絡以便實現辦公。

       由于網絡屬性為企業辦公性質，所以，必須要滿足以下幾點：

1、 安全性：由于是無線覆蓋，信號可能會延伸要非目標區域，如果無線設備加密防護性能不足，會導致外部非授權接入，造成信息泄露；

2、 穩定性：企業網絡中，內部通信會比較頻繁，在這個時候，設備穩定性的重要性就顯現出來。

用戶方案與思考

       針對客戶實際需求，我司使用以SF-2450OD為承載的AP無線覆蓋系統，該系統具備穩定、高效、安全、智能等特色。

       在進行無線方案設計時，遵循以下系統設計原則： 本設計主要貫徹“高質量”及“低成本”兩條主線來進行設計的。并綜合考慮施工、維護及操作因素，并將為今后的發展、增加級維護等因素留有擴充的余地。本系統設計內容是系統的、完整的、全面的；設計方案具有科學性、合理性、可操作性。

具體方案論述

       使用SF-2450OD跟高增益扇區天線配合的模式來實現無線覆蓋，合理設置SF-2450OD頻段能使得頻譜利用實現最大化，在保證人員接入的前提下還能實現不會出現信道干擾等現象。

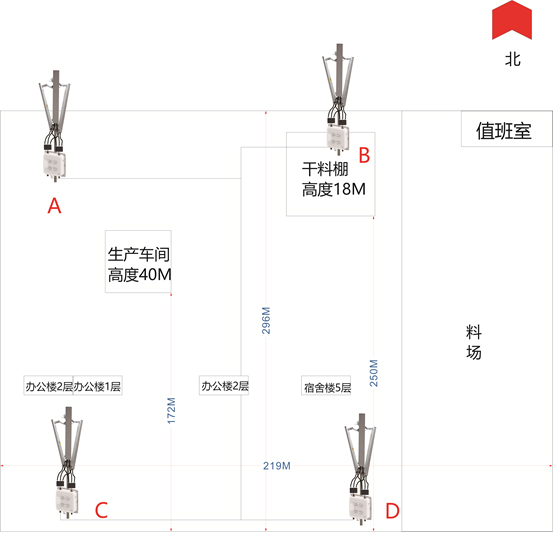

拓撲示意圖如下：

       方案中，如拓撲圖所示，存在A、B、C、D四個AP點，統一設置SSID，但是信道設置錯開，避免同頻造成干擾，影響設備通信效率：

     A點負責生產車間北面、干料棚西面以及辦公樓層北面的WIFI覆蓋；

     B點負責料場、生產車間東面、辦公樓層北面、值班室以及宿舍樓的WIFI覆蓋；

     C點負責辦公樓層南面、生產車間南面的WIFI覆蓋；

     D點負責辦公樓層南面，宿舍樓南面、以及料場的WIFI覆蓋

       企業廠區內的四臺AP設備均使用光纖通過光電轉換器連接，網絡信號提供地點為獨立辦公樓2層東邊，廠區內無線客戶端在移動或者不同地點使用能夠接收到4個AP其中任一信號即可正常聯網。

       SF-2450OD啟用5G模塊，配合5GHZ天線，工作在802.11AC模式下，傳輸速率可達480Mbs（測試結果，使用具備802.11AC協議的客戶端。

設備參數介紹

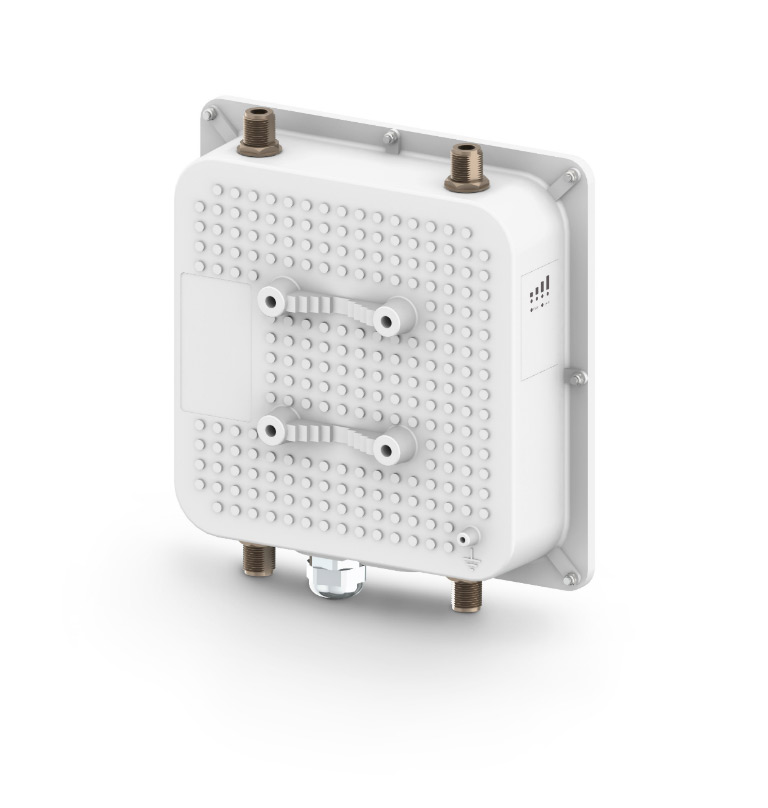

SF-2450OD

產品說明

SF-2450OD是基于802.11ac技術，內置2.4 和 5 GHz (2x2) MiMo雙模塊設計，輸出功率增大至 29 dBm。設備配置千兆網口支持 802.3af/at標準供電協議，可通過PoE 交換機進行供電。 N-型外置天線接口，靈活適合任何場景需求。IP-67超高防護等級，內置浪涌設計，配置專業安裝支架，讓設備在極端惡劣的戶外環境都能穩定長時間工作。廣泛應用于賓館、酒店、工廠、學校、車站等場所。

SF-2450OD的操作系統是一個多功能、易用性強的操作系統，保證了全系列的硬件設備在網絡部署時都能輕松的完成配置。

主要特色

l  基于HTML 5 屏幕自適應界面

l  256同時在線用戶

l  16 個虛擬網絡 (SSID+VLAN)

l  支持IPv6

l  兼容 WNMS管理系統

具體參數表
