第一章：項目概述
概述:
安全防范技術是集現代科學技術之大成的產物，它體現了現代電子技術、現代通信技術、現代控制技術與現代計算機技術的完美結合，其特點在于它所采用的多元信息采集、傳輸、監控、記錄、管理以及一體化集成等一系列高新技術。實踐證明，利用這一技術構成的安全防范系統（簡稱安防系統），能為建設環境提供一個安全、便利、舒適的受保護空間。監控系統是安防系統中不可缺少的一個重要組成部分，它不僅可以對監控現場進行不間斷實時監視，還可通過各種存儲媒體將監視內容清晰地記錄下來以備隨時查證。
隨著國民經濟的迅速發展，現代農業得到了長足的進步，溫室工程已成為高效農業的一個重要組成部分。計算機自動控制的智能溫室自問世以來，已成為現代農業發展的重要手段和措施。它的功能在于以先進的技術和現代化設施，人為控制作物生長的環境條件，使作物生長不受自然氣候的影響，做到常年工廠化，進行高效率，高產值和高效益的生產。
近年來，農業溫室大棚種植為提高人們的生活水平帶來極大的便利，得到了迅速的推廣和應用。種植環境中的溫度、濕度、光照度、CO2濃度等環境因子對作物的生產有很大的影響。實時的對農作物生長進行監控及管理，已經成為必不可少的一種手段。
針對目前農業大棚發展的趨勢，我公司提出了一種大棚遠程監控系統的設計。根據大棚監控的特殊性，需要傳輸大棚現場視頻及其它參數給管理者，并把管理者的命令下發到現場執行設備，同時又要使上級部門可隨時通過互連網或者手機信息了解區域大棚的實時狀況?；?02.11的無線傳輸技術，使農業大棚視頻及現場環境遠程監控系統成為可能。
第二章：方案設計
用戶的現場為智能化農業生態建設大棚，其中共有大棚276個，每個大棚安裝三個監控攝像機，其中一臺球型攝像機，兩臺槍型攝像機，另外還有2個球型攝像機安裝在園區的門口，由于園區內的特殊環境，要采用無線的方式傳輸?shù)奖O(jiān)控中心。園區內初步計劃布置五個光纖接入點，生態大棚的攝像機通過無線的方式傳輸至五個光纖接入點。最后在監控中心匯總觀看。

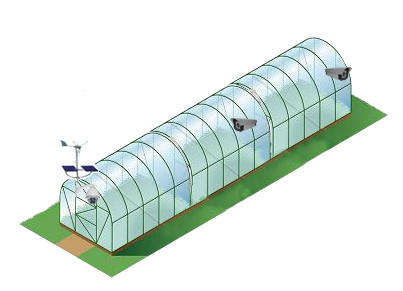

園區的監控點位基本上安裝在農業生態大棚內部和外部，由于大棚比較多，所以先采用分區匯總的方式進行。每個大棚如下圖所示：

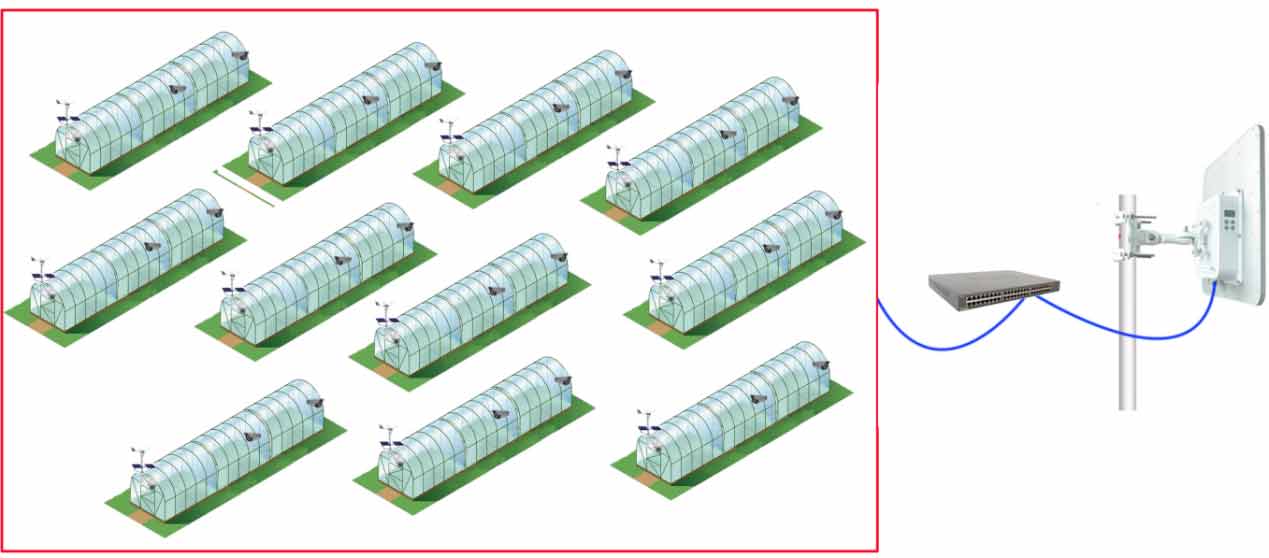

首先，第一步要把前端的大棚用有線整合起來，大概10個大棚使用交換機進行匯總，然后使用我公司的SF-5823WJ產品做發射，使用無線的方式傳輸?shù)焦饫w接入點。如下圖所示：

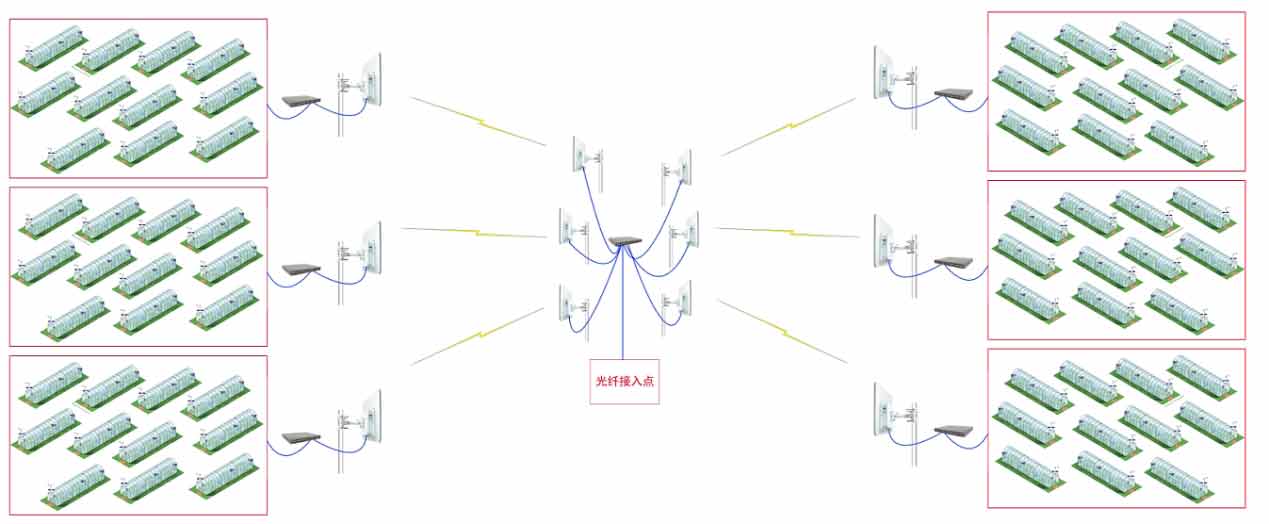

每個光纖接入點可以匯總180個攝像頭的監控圖像，如下圖所示：
上圖中所示即為一個光纖接入點的無線傳輸方案，在此方案中需要有兩個光纖接入點使用上述匯總方案。

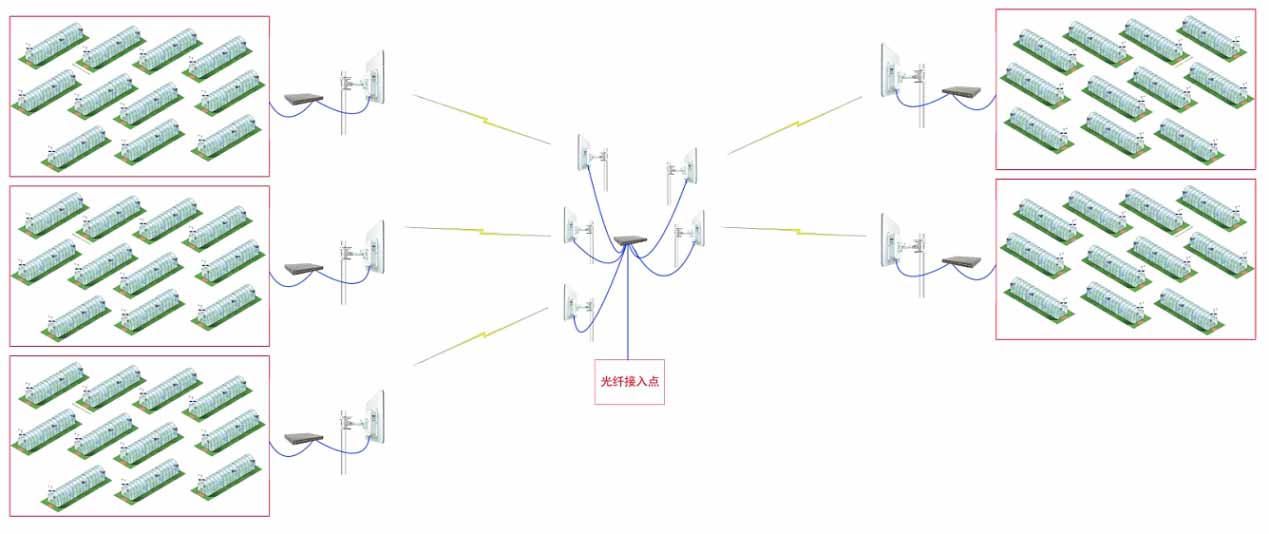

每個光纖接入點匯總150個攝像頭的監控圖像，如下圖所示:
上圖中匯總攝像頭共有150個，使用數字無線傳輸設備發射到光纖接入點，按照以上的方式匯總需要兩個光纖接入點。

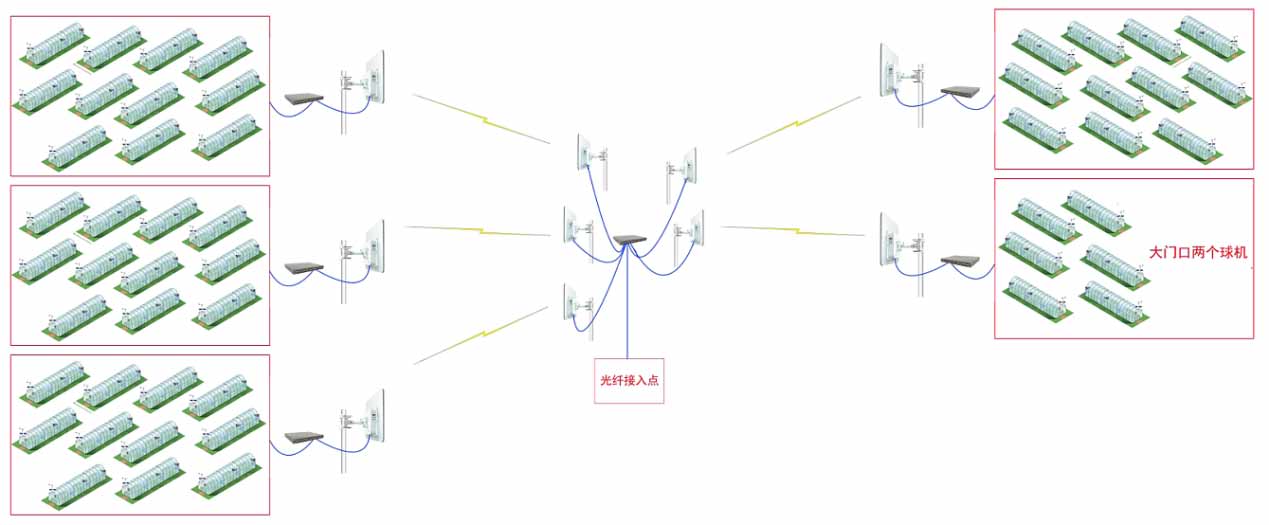

按上述方案匯總以后，最后一個光纖接入點還需要匯總140個攝像頭，如下圖所示:
第三章：產品使用
在此方案中，由于監控圖像比較多，所以推薦使用我公司的高帶寬數字無線傳輸設備SF-5823WJ這款產品，這款產品具有發射功率大，傳輸帶寬高等特點。比較適合大型現場的使用。

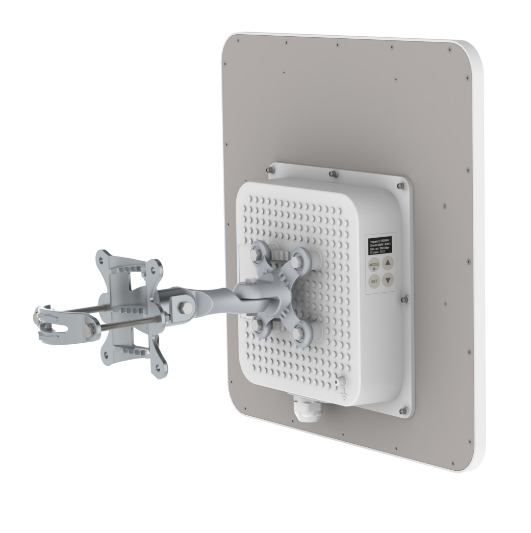

產品外觀：
產品特點：
? 5.1-5.9 GHz 工作頻率 ( 5 GHz全頻段 )
? 靈活的信道帶寬：20, 40 MHz
? 實際吞吐量達 220 Mbps
? 業界領先的 點對點通信私有專用協議，進一步提升點對點通信效能和抗干擾性能
? 高發射功率（ 最高達 30 dBm ）和高接收靈敏度為遠距離無線連接提供保障
? 支持 DFS 3 和 ATPC
? 高PPS處理能力：最高達60,000
? 低延時：< 2 ms
? 配備OLED液晶顯示屏，使天線校準和吞吐量測試更加簡單方便
? 操作系統功能先進且易于使用
? 專業的關節型安裝掛架，同時滿足抱桿和掛墻兩種安裝場景
? 內置浪涌保護（ 符合 IEC 標準 ）
? 三防達到 IP-67 標準
? WNMS 網管軟件支持
