隨著人們對社會安全的重視,小規模的無線視頻監控系統已經開始廣泛的應用到各個領域、各行各業。數字無線視頻監控系統概述隨著Internet和寬帶網絡技術的日益發展,傳統的以文字和圖片為主的內容服務已不能滿足用戶的需求,具有視頻和音頻的多媒體內容服務即將成為主流,這是互聯網技術發展的必然趨勢。同時,各種高效壓縮解壓算法的提出,為多媒體信息在網絡上進行傳輸提供了可能。
無線視頻監控系統擁有強大的用戶管理功能,良好的兼容性,方便的可擴展性,分布式管理等眾多優點，并且在更多,更大的范圍內創建并激發全新的行業應用模式。水上養殖無線監控系統無線視頻監控能夠獲得如此超常規的發展，得益于網絡技術的不斷成熟應用。簡單的說，數字無線監控就是將傳統的模擬視頻信號轉換為數字信號采用基于無線局域網技術建立的微波無線傳輸系統回傳視頻，音頻及控制信號。
一． 現場描述
用戶的使用環境為水產養殖場所，為了能夠?qū)崟r查看養殖場的實際情況，要求在養殖場周邊安裝視頻監控攝像機，由于湖面的面積較大，進行有線的架設實施起來難度較大，所以推薦用戶使用我公司的無線傳輸設備。水域?qū)掗煹暮?，共?6臺攝像機，最遠的攝像頭距離監控中心2公里，有19臺攝像機可以整合，有8個攝像頭距離監控中心200米左右。
方案：

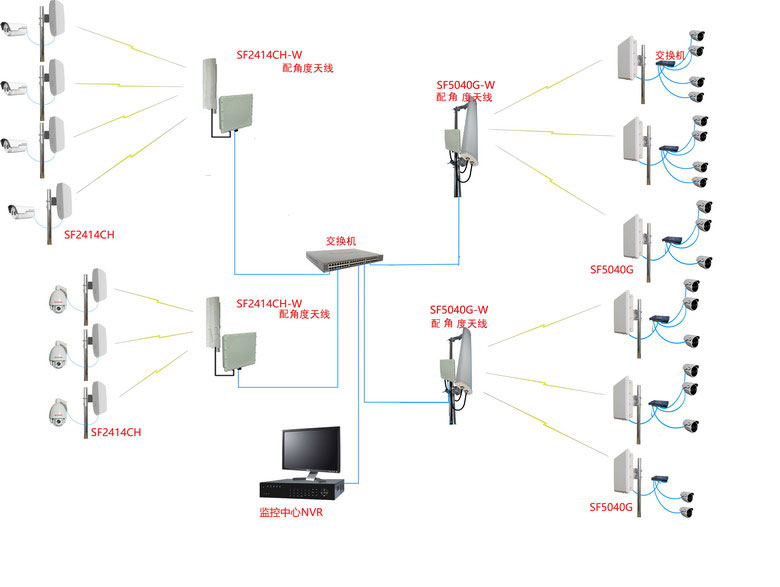

19臺攝像機分別整合為6組，采用6臺5.8G數字設備SF-5040G作為發射，2臺SF-5040G-W配角度天線一對3接收，另外的7臺攝像機用2.4G數字設備SF-2414CH單獨發射，后端用SF-2414CH-W配角度天線一對4和一對3完成接收，傳輸?shù)奖O(jiān)控中心。
二．產品介紹：

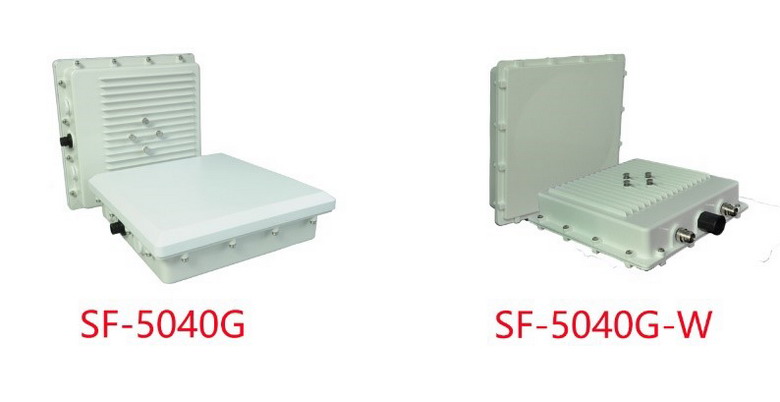

SF-5040G 產品簡介
SF-5040G系列數字無線網橋是一款性價比極高的遠距離室外無線網橋，工作于5GHz頻段，采用2×2 MIMO技術，最高帶寬可達300Mbps。用戶界面圖形化，支持中英文界面，便于國內外的工程技術人的調試和安裝。SF-5040G內置18dBi雙極化平板天線，增益高、角度大，在6km距離傳輸帶寬可達70~80Mbps。SF-5040G-W為外置天線設備，在應用中可根據需要增加合適的天線，傳輸距離最遠可達15km以上。在橋接模式下點對多點可支持1對8的傳輸，主設備可寫入8組MAC地址。實際應用可采用點對點、點對多點組合方式。本身電氣接口為RJ45接口，主要傳輸TCP/IP網絡數據流，所以在使用當中可以傳輸基于網絡傳輸?shù)乃行盘枺阂曨l、音頻、控制等多媒體網絡數據流。
SF-5040G系列產品在各種場合有很廣泛的應用
企業之間的信息傳遞--在大型企事業單位之間的廠房、辦公樓之間的網絡連接，由于場地的擴展需要新增廠房倉庫，這些建筑之間的跨越比較大，不方便走線或需要很多協調工作，在這里高帶寬無線信息的傳遞可以迅速解決這些問題。在很多情況下，有線的線路是很難鋪設的，如：歷史悠久的建筑、舊的建筑、開闊的區域、繁忙的街道、難以布線的環境大型機械較多的建筑工地、礦區、隧道、山區、無人區、江河、風景名勝區域、油田等等環境，不方便架線，但是又很有必要傳輸網絡信號、監控信號或其他多媒體信號的場所。
臨時工作場所--大型活動場所、 會展中心、建筑工地、災難現場救援等臨時辦公場所的辦公、監控和信息的傳遞。
頻繁的更改環境位置的場所--如部隊演習、建筑工地、道路橋梁施工等需求監控的場所，又經常變動位置的地方，采用無線的形式便于重復使用而不造成浪費有線網絡的延伸--由于成本問題或?qū)嶋H環境情況，有線網絡沒有鋪設或無法鋪設的區域可以通過無線的形式進行傳輸。
對于有線網絡的備份--對于一些重要場所地方，為了起到雙保險，可以采用無線的形式對鏈路進行備份處理，一旦某一鏈路中斷，另外一條鏈路馬上可以發揮作用。
產品參數：
網絡標準 | IEEE 802.11a/n;IEEE802.3; IEEE802.3u |
芯片組 | Atheros AR7240+ AR9280 |
SDRAM | 32 M Byte |
Flash | 8 M Byte |
以太網接口 | 2 x 10/100 基礎-TRJ45 接頭 |
無線射頻 | OFDM |
數據傳輸速率 | 802.11a:54, 48, 36, 24, 18, 12, 9, 6Mbps |
802.11n:20-MHz 帶寬: MCS 0~15 for支持的數據速率 | |
40-MHz帶寬: MCS 0~15for 支持的數據速率 | |
工作頻率 | 5.15~5.35 GHz |
5.47~5.7 GHz | |
5.745~5.825 GHz | |
發送功率 | Up to 29 ± 2 dBm |
敏感度 | -92dBm@ 11Mbps, -73dBm @ 54Mbps, -73/-69dBm @ HT20/HT40 MCS15 |
安全性 | 64-bit/128-bit/152-bitWEP encryption |
WPA/ WPA2(-PSK using TKIP or AES) WPA/ WPA2 (-EAP using TKIP) | |
802.1x身份驗證; 隱藏的SSID | |
天線端口 | 2 x MCX 接頭 |
天線增益 | 內置18dBi雙極化平板天線 |
操作模式 | 咨訊選擇模式– AP/ Client Bridge/ WDS Bridge PtP andPtMP (up to 8 links) |
通道選擇 (Setting varies by Country) | |
步進功率1dBm step | |
工作環境 | 工作溫度-30~+70℃，工作濕度10~90% |
供電方式 | POE供電：12~24V±5% |
尺寸 | 270*270*80mm |
重量 | 2.2Kg(不帶包裝)；3Kg(帶包裝) |

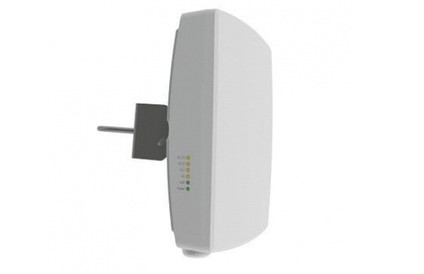

產品型號：SF-2414CH
SF-2414CH是一款高性能、高穩定性的2.4GHz無線網橋產品。產品內部集成了先進的802.11n無線內核和2*2 MIMO的 高增益雙極化定向天線。設備的操作系統功能豐富，無線通信優化能力強大，向下兼容802.11b/g標準。將兩個遠距離的節點進行有效的網絡連接，滿載帶寬視距傳輸距離可以達到3km，可提供不亞于有線網絡質量的無線傳輸品質。
該產品使用IPoll(智能動態輪詢協議)，抗干擾能力強，即使在干擾嚴重的地區，仍能保障有64位用戶穩定的接入基站設備。 設備配備雙固件鏡像，用戶在進行遠程軟件升級過程中，即使電源中斷，升級失敗，仍可以正常重新啟動設備。 由聚碳酸脂塑料制成的堅固外殼含有紫外線抑制劑，保證了外殼長期暴露在戶外陽光下照射也不會損壞開裂。
SF-2414CH的產品設計、測試滿足IP-65防護等級，振動，溫濕度，鹽霧和浪涌沖擊均符合工業標準，以卓越的可靠性保證處于同行業中的領先水平。設備為安裝配備了一個接地凸耳和POE電源接地保護，防止雷擊。
SF-2414CH的操作系統是一個多功能、易用性強的操作系統，保證了全系列的硬件設備在網絡部署時都能輕松的完成配置。
主要特色
IPoll(智能動態輪詢協議)
支持雙固件鏡像
基于HTML 5技術的全新GUI設計
170 Mbps的傳輸能力
80,000 PPS
支持IPv6
兼容WNMS
應用場合：
建筑工地、礦區、水利、油田、大型水面養殖場所、大型農場、森林防火、部隊演習等惡劣環境高清視頻監控、多媒體信號傳輸
校園、大型辦公場所、商場、酒店等公共場所無線上網信號覆蓋
建筑物之間的聯網
可傳輸視頻、音頻、網絡、數據等大容量數據傳輸
參數表
無線 | |
WLAN標準 | IEEE 802.11 b/g/n, iPoll |
傳輸模式 | MIMO 2x2 |
無線頻段 | 2.412 - 2.462 GHz (FCC 2.412 - 2.462 GHz) |
發射功率 | 最高31 dBm (因地區而異) |
接受靈敏度 | -96 ~ -74 dBm（因調制方式而異） |
信道帶寬 | 5,10, 20, 40 MHz |
調制方式 | 802.11 g/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) 802.11 b: DSS (CCK, DQPSK, DBPSK) |
數據速率 | 802.11 n: 300, 270, 240, 180, 120, 90, 60, 30 Mbps 802.11 g: 54, 48, 36, 24, 18, 12, 9, 6 Mbps 802.11 b: 11, 5.5, 2, 1 Mbps |
糾錯方式 | FEC, 選擇性ARQ |
雙工模式 | 時分雙工 |
天線 | |
類型 | 集成雙極化定向平板天線（可外置） |
增益 | 14 dBi；（可根據需要選用其它天線） |
有線 | |
接口 | 10/100 Base-T, RJ45 |
軟件 | |
無線模式 | 接入點 (自動 WDS), 接入點 (iPoll), 工作站(WDS, iPoll), 工作站(ARP NAT) |
無線技術 | 智能動態輪詢, 自動信道選擇, 自動調制方式選擇, 自動發射功率控制(ATPC) |
無線安全 | WPA/WPA2 個人加密, WPA/WPA2 企業加密, WACL, 用戶隔離 |
無線QoS | iPoll 實現4隊列優先 |
網絡模式 | 橋接, iPv4路由, IPv6路由 |
網絡技術 | 無NAT路由, NAT路由, VLAN |
WAN協議 | 靜態IP, DHCP客戶端, PPPoE 客戶端 |
服務 | DHCP , SNMP , NTP 客戶端, 路由跟蹤, ping看門狗 |
管理 | HTTP(S) GUI, SSH, SNMP read, WNMS, Telnet |
工具 | 站點勘測，連接測試，天線校準 |
物理特性 | |
尺寸 | 205 mm (長)× 205 mm (寬)× 45 mm (高) |
重量 | 700 g |
安裝 | 壁掛/ 鋼管支架 |
電源 | |
設備供電 | 12 - 24V DC無源PoE(產品自帶24V無源PoE適配器) |
電源 | 100 – 240V AC |
功耗 | 4.5 W |
環境 | |
溫度 | -40°C ~ +65°C |
濕度 | 0 ~ 90 % (非凝露） |
管理 | |
系統監測 | SNMP v1/2c/3 服務, 系統日志, 通過Email和SNMP陷阱發送告警 |
法規 | |
認證 | 符合FCC/IC/CE標準 |
