概述

       煤礦是人類在富含煤炭的礦區開采煤炭資源的區域，一般分為井工煤礦和露天煤礦。當煤層離地表遠時，一般選擇向地下開掘巷道采掘煤炭，此為井工煤礦。當煤層距地表的距離很近時，一般選擇直接剝離地表土層挖掘煤炭，此為露天煤礦。我國絕大部分煤礦屬于井工煤礦。

       煤礦范圍包括地上地下以及相關設施的很大區域。煤礦是人類在開掘富含有煤炭的地質層時所挖掘的合理空間，通常包括巷道、井硐和采掘面等等。煤是最主要的固體燃料，是可燃性有機巖的一種。它是由一定地質年代生長的繁茂植物，在適宜的地質環境中，逐漸堆積成厚層，并埋沒在水底或泥沙中，經過漫長地質年代的天然煤化作用而形成的。

       在世界上各地質時期中，以石炭紀、二疊紀、侏羅紀和第三紀的地層中產煤最多，是重要的成煤時代。煤的含碳量一般為46～97%，呈褐色至黑色，具有暗淡至金屬光澤。根據煤化程度的不同，煤可分為泥炭、褐煤、煙煤和無煙煤四類。
       相對而言，露天煤礦安全系數較井工煤礦要稍高，優點是資源利用充分、回采率高、貧化率低，適于用大型機械施工，建礦快，產量大，勞動生產率高，成本低，勞動條件好。

但是也存在一些客觀存在且不容忽視的問題：
一、占用土地多，地表被破壞，環境受到污染。
二、受氣候因素影響大。如嚴寒、冰雪、酷熱和暴雨等對露天開采有一定影響。
三、對礦床的埋葬條件要求嚴格。在埋葬較深的礦床，露天開采范圍受到限制。隨著露天開采技術的迅速發展，未來露天礦的規模將越來越大。不過在露天開采規模擴大的同時，環境保護也是礦山開采過程中不可忽視的一個問題。

用戶需求分析

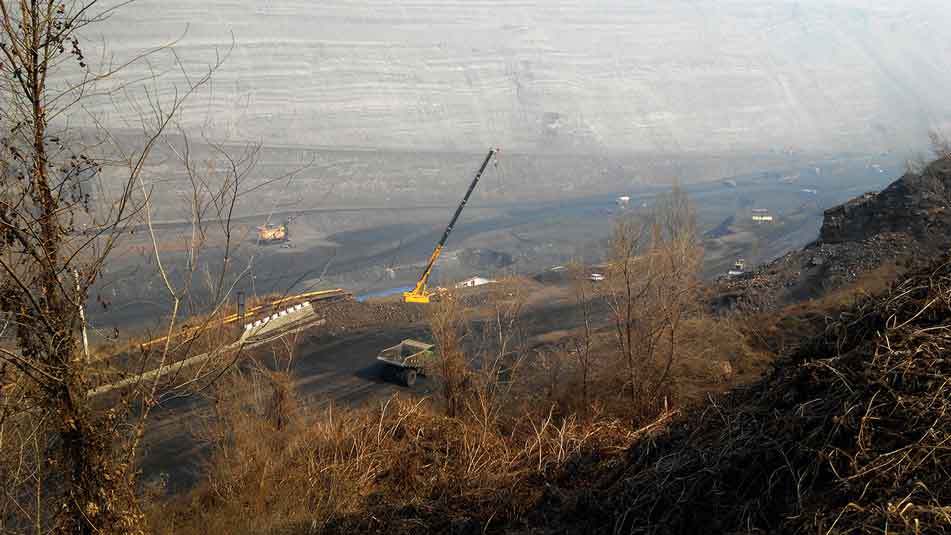

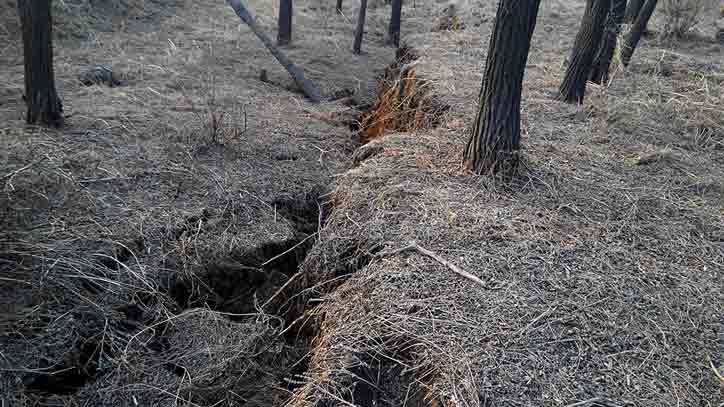

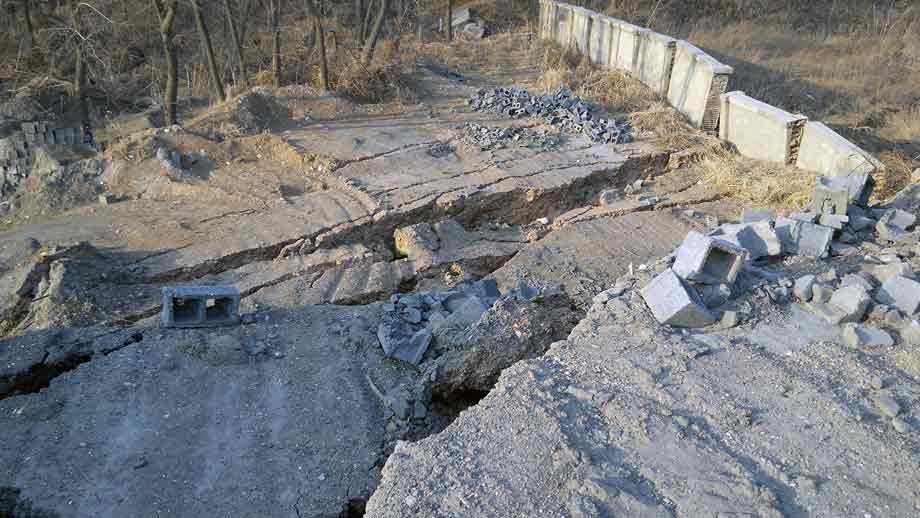

       某露天煤礦，由于開采時間較長，礦坑較深，礦區周邊在重力影響下，出現沉降，滑坡現象，威脅生產作業的進行，為了避免傷亡事故發生，礦區安全生產部門在相關區域設立監測點，利用科學手段監測區域性的地質形態變化。
       由于礦區落差以及自身特有因素，無法使用傳統布線模式來實現監測，對此，我司使用無線設備來傳輸監測點的視頻以及相關設備的采集結果。
       在進行無線方案設計時，遵循以下系統設計原則： 本設計主要貫徹“高質量”及“低成本”兩條主線來進行設計的。并綜合考慮施工、維護及操作因素，并將為今后的發展、增加級維護等因素留有擴充的余地。本系統設計內容是系統的、完整的、全面的；設計方案具有科學性、合理性、可操作性。

具體方案實施論述

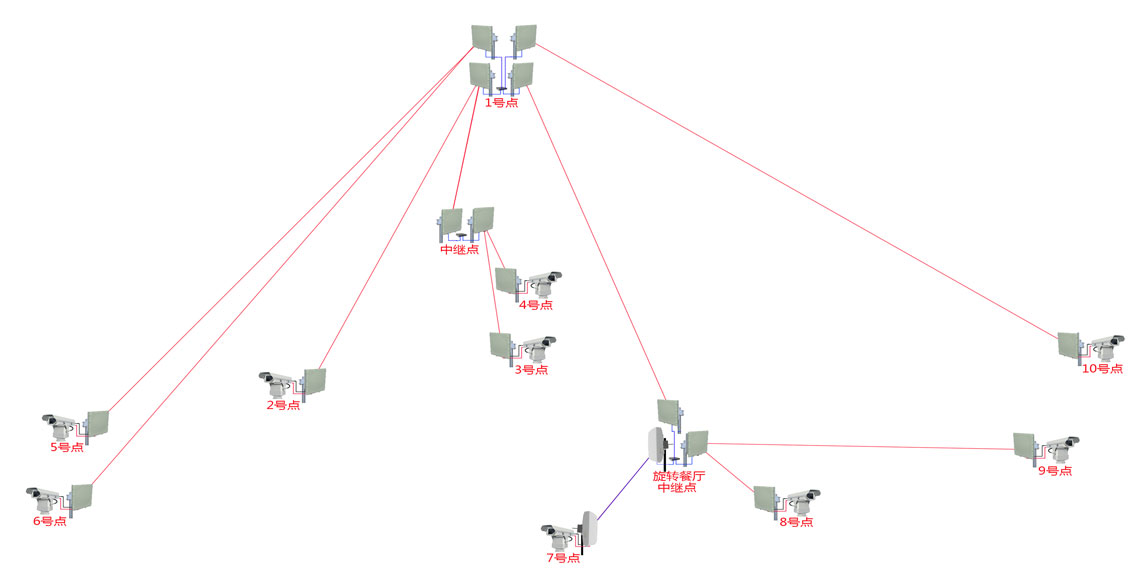

       經過安全部門論證，本方案中共有9個監測點，共計16臺SF-5040G、2臺SF-2414CH、9個IPC，拓?fù)鋱D如下：

       其中，2、5、6、10號點，與接收節點之間沒有障礙物，可直接通信， 3、4、8、9號點由于障礙，需設立中繼點才可傳遞信息均使用上述節點均使用SF-5040G，7號點跟中繼接收點距離相對較近，采用SF-2414CH傳遞信息。1號點負責接收直接傳遞的信息和通過中繼點傳遞的信息。
