一、用戶需求分析
隨著全球經濟的加速發展，全球的人口也是急劇膨脹，對于大自然的資源需求也是不斷增大，生態環境日益遭到破壞，使得許多的珍惜物種瀕臨滅絕的境地。近些年來，國家對于社會的和諧可持續發展越來越重視，對于生態保護的力度也在不斷增大，建立了一系列珍稀動植物保護區，對于這些瀕危物種進行保護，取得了一系列成就，但是隨著科技的發展，僅靠人力已經不能滿足對于保護區的進一步保護，安裝先進的視頻監控系統就成了勢在必行的需求。
某近海的一個小島上由于生活著大量的國家珍稀動物，所以在早些年被國家確定為保護區，海島離岸大約15公里，以前僅靠人力定期巡查進行保護，其結果浪費了大量的人力物力，但是也沒有達到一個較好的保護效果。急切需要一種更為先進和高效的保護方案。
二、用戶方案設計與思考
針對于用戶的以上情況，需要在海島上建立一套視頻監控系統，對于島上的珍惜動物進觀察和研究，以便于實現對島上鳥類的保護，周時避免被無關人士干擾。對于一些特殊的地方，還可以安裝警示設備和喊話設備，發現有無關人士進入時可以通過遠程喊話讓其盡快離開保護區。在島上安裝視頻監控時，如果有市電，可以直接使用；如果沒有市電可以采用太陽能加風能的方式給監控設備供電。
由于該島距離岸邊較遠，如果采取傳統的有線部署，將是一項巨大的開銷，并且存在較大的維護風險，所以，我公司給用戶推薦的方案采取無線數字網橋的傳輸模式，避開傳統走線方式的弊端。施工周期短，維護簡單方便。
在進行無線方案設計時，遵循以下系統設計原則： 本設計主要貫徹“高質量”及“低成本”兩條主線來進行設計的。并綜合考慮施工、維護及操作因素，并將為今后的發展、增加級維護等因素留有擴充的余地。本系統設計內容是系統的、完整的、全面的；設計方案具有科學性、合理性、可操作性。
三、具體方案實施論述

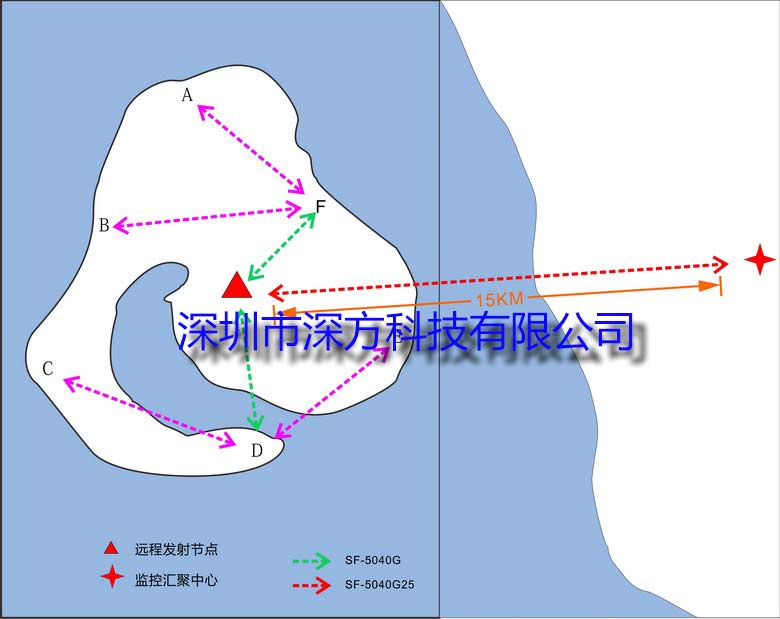

在本方案中，分兩個部分，第一部分主要是島上的監控點使用數字無線設備進行匯總，匯總到島上的制高點上，第二部分就是把島上的監控視頻通過無線設備遠距離傳輸?shù)桨哆叺谋O(jiān)控中心。下圖所示：
第一部分：
海島上的監控攝像頭匯總；由于距離比較近，可以使用本我公司的5G無線設備SF-5040G進行匯總，由上圖中所示可以看出，島上設置6個觀測點，每個觀測點之間距離大約都在1-2公里之間，呈非規則環狀分布如上圖；
節點A、B、F 為組1，F(xiàn)、D為中距離轉發節點，即：A、B采集所得信號，通過SF-5040G傳遞給節點F，節點F通過SF-5040G傳遞給遠程節點
節點C、D、E為組2，F(xiàn)、D為中距離轉發節點，即：C、E采集所得信號，通過SF-5040G傳遞給節點D，節點D通過SF-5040G傳遞給遠程節點
第二部分：
海島的至高點傳輸?shù)桨哆叺谋O(jiān)控中心；遠程節點在得到數據之后，通過25dBi的高增益平板天線的SF-5040G25, 將信號數據傳遞給處于15KM外的監控匯聚中心，使得監控中心能夠?qū)崟r觀察島上的情況，同時可以將匯聚中心的反饋信號，控制信號等下達給各終端攝像機，達到相應的操作動作。另外，如果考慮到海島上的監控攝像頭后期增加的情況，在遠距離傳輸?shù)倪@一段就要使用我公司的千兆骨干級無線傳輸設備SF-5000MS。

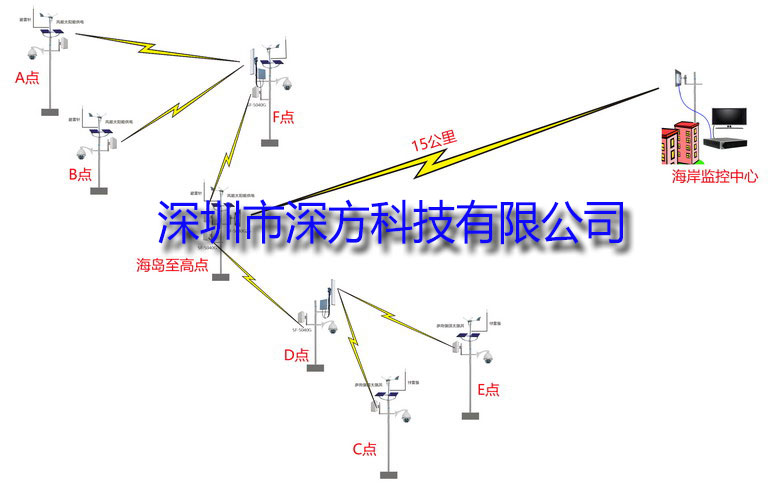

現場無線設備傳輸拓?fù)鋱D如下：
