一、MESH技術簡介

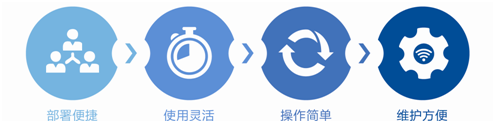

Mesh無線自組網系統是采用全新的“無線網格網”理念設計的移動寬帶多媒體通信系統。系統所有節點在非視距、快速移動條件下，利用無中心自組網的分布式網絡構架，可實現多路語音、數據、圖像等多媒體信息的實時交互。同時，系統支持任意網絡拓?fù)浣Y(jié)構，每個節點設備可隨機快速移動，系統拓?fù)淇呻S之快速變化更新且不影響系統傳輸，整體系統部署便捷、使用靈活、操作簡單、維護方便。
Mesh自組網是一種與傳統無線網絡完全不同的新型無線網絡技術。在Mesh網絡中，每個節點都不是單獨存在的無線中繼器，它們之間互相聯結，也就是每個節點都連接著若干個通道，以此構成一個整體的網絡。這樣的好處是當某條線路被阻塞或無響應時，節點可自主選擇其他線路進行數據傳輸，不會因?yàn)槟硞€(gè)節點的故障而影響網絡訪問，可靠性非常強。下面一起來看一下Mesh自組網的功能應用。
視頻指揮
每個作戰隊員和無人機的視頻采集設備與無線自組網節點通過以太網口或 WIFI 無線的方式進行連接，并通過本系統與指揮車的音視頻調度平臺和離車指揮員之間實現實時雙向互聯。指揮車和離車指揮員可通過音視頻調度平臺或手持式指揮終端隨時調取一路或多路作戰隊 員回傳的視頻圖像，用于實時指揮決策。
語音通信
每個作戰隊員的 VOIP 通話設備與無線自組網節點通過以太網口或WIFI 無線的方式進行連接， 并通過本系統與指揮車的音視頻調度平臺和離車指揮員之間實現實時雙向互聯。指揮車和離 車指揮員可通過音視頻調度平臺或手持式指揮終端隨時對單名或多名作戰隊員進行單呼、組 呼和群呼等語音呼叫，實現單兵作戰隊員、離車指揮員和作戰隊員之間的實時雙向語音通信。
位置信息共享
每臺無線自組網系統通過北斗/GPS定位后，可將其位置信息，通過無線自組網系統傳輸至指揮車或離車指揮員的指揮指揮信息終端上。實現車內或離車指揮員對每一名作戰隊員和無人機位置的實時定位。每臺無線自組網節點均可以采用 GPS/北斗進行定位，并將位置信息通過無線自組網系統傳輸共享輸出至其他無線自組網節點。本系統采用 NMEA0183 國際標準協議，可有效兼容各種定位設備。無線自組網節點通過 RS232/485 串行接口與定位設備進行連接，接收來自 GPS/北斗定位設備的位置信息，并將其轉化為 IP 數據分發至其他無線自組網節點并顯示在無線自組網的控制界面上。
二、系統優勢
無中心組網，可應需靈活部署，無需機房及傳輸網等基礎設施支持，能夠任意架設組網，可通過多跳中繼組網，進而擴大覆蓋范圍。
專網專用，無線傳輸鏈路無任何鏈路費用或者流量費用。
支持分級分組及漫游組網，實現擴大系統通信容量。
具備跳頻功能，有效提升抗干擾、抗跟蹤能力;引入數字濾波功能，有效抑制遠端干擾。同時，采用ARQ傳輸機制，降低數據傳輸丟失率，提升數據傳輸可靠性。
數據透傳支持各種業務數據無差異化透傳。具備寬帶傳輸能力，可支持清晰語音、寬帶數據和高清視頻等多媒體業務。
圖像具備自適應調整能力，充分保障數據、視頻等業務的連續性和流暢性。
采用COFDM技術，抗多徑能力強。
采用雙天線，天線1與天線2支持TDD雙發雙收，可發射/接收分集。
三、應用領域
無線Mesh自組網系統可滿足大型活動安保巡邏、城市反恐維穩指揮、搶險救援指揮調度、消防應急通信指揮、艦船編隊岸海互通等多種復雜通信需求，廣泛適用于警隊、消防、電力、石油、水利、林業、廣電、醫療、水上及空中通信等部門領域。

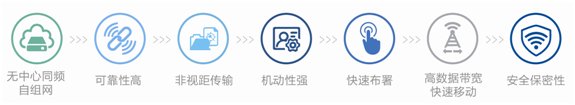

四、系統特點
無中心同頻自組網

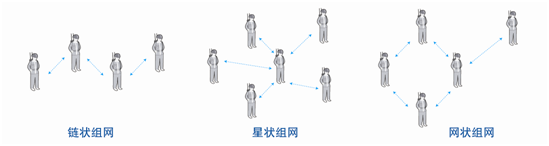

Mesh無線自組網系統為無中心同頻系統，所有節點地位對等，單一頻點支持具備TDD雙向通信，頻率管理簡單，頻譜利用率高。任意節點設備在網絡中均可作為末端節點、中繼節點或指揮節點使用。在任何時間任何地點，不依靠任何其它的固定通信網絡設施(如光纖、銅纜等)，可迅速建立無線通信網絡。所有無中心同頻自組網設備，包括室外固定臺、車載臺及單兵便攜臺等，只需開機上電就可自動組成無線網狀網，相互之間實時通信。
可靠性高
無線Mesh自組網移動基站采用軍工標準設計：具有便于攜行、堅固耐用、防水防塵，適用在各種惡劣環境下，迅速布署滿足應急現場的通信需求。傳統WLAN網絡如果有某個AP上行鏈路出現故障那么該AP上所有客戶端將無法接入該WLAN網絡。無線Mesh具有自組網、自修復等特性，因此Mesh網絡中的AP節點通常都有多條可用鏈路，這樣能夠有效避免單點故障。
機動性強
突發事件的發生地具有很大不確定性，且事件現場變化無常，因此根據突發事件的發生情況，因地制宜地設置現場臨時便攜基站十分必要?，F(xiàn)場便攜基站是臨時性的，它隨現場出現而建立、隨事件結束而撤收。
快速布署
面對突發事件如何及時、準確、快速、深入的掌握事件現場實時動態信息，對各級指揮員能否做出正確的判斷和定下作戰決心起著至關重要的作用。無線Mesh自組網高性能便攜基站，采用單頻組網，力爭最大程度的簡化現場配置和布署難度，滿足一線作戰人員在應急條件下對于快速建網和零配置的要求。
非視距傳輸(NLOS)
利用Mesh自組網技術可以很容易實現NLOS配置，其自動中繼特性可以輕易實現超視距傳輸，信號能夠自動選擇最佳路徑不斷從一個節點跳轉到另一個節點，并最終到達無直接視距的目標節點。為各領域解決“最后一公里”問題的關鍵技術。
高數據帶寬快速移動
Mesh無線自組網系統的峰值數據帶寬為28Mbps。節點具備非固定移動傳輸能力，且快速移動也不影響高數據帶寬業務，如語音、數據和視頻的業務不會受到系統拓?fù)浣Y(jié)構快速變化以及終端高速運動的制約影響。
安全保密性
系統同時具備編組加密(工作頻點、載波帶寬、通信距離、組網模式、MESHID等)、信道加密和信源加密等多種加密方式，專網專用，可有效防止非法設備入侵和所傳傳輸信息被截獲破解，確保網絡和信息高度安全。

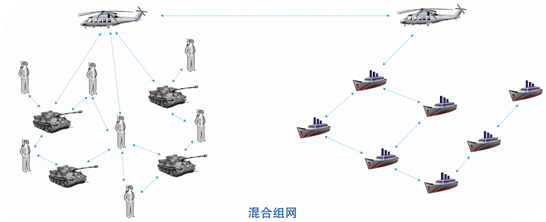

五、組網案例
