需求分析

   為提升其處置突發事件的快速響應能力，提高日常警務工作的工作效率，某市公安局專門建設了移動圖傳網絡項目。該項目實現了對多個縣區、主城區和部分遠郊地區的覆蓋，通過移動網絡通信及多媒體技術手段，滿足有關業務部門移動多媒體應急傳輸需要，及時將現場采集的第一手圖像和音頻實時傳送到各級指揮部門，對安全保衛、反恐處突、打擊犯罪、維護穩定、保障人民生活安全具有重要的社會意義。

     為了更好地幫助提高事故應急指揮的效率，節約維護成本，根據客戶的技術要求，本司制作了無線圖像傳輸系統方案。

     無線移動應急指揮圖像傳輸系統以客戶滿意為宗旨，須具有較高的可靠性和實用性：

     1、實現移動圖傳視頻的統一接入調用建立統一的無線圖傳視頻聯網平臺，實現將上多套圖傳設備所發回的移動視頻數據的網絡互連，實現平臺內各個終端都能夠靈活的對前方移動圖像的可選、可視、可對講，相關領導能夠隨時了解現場情況，以便采取相應的預防和補救措施確保社會的安定。

     2、實現快速統一的指揮調度  實現具有雙向遠程視頻監控及音、視頻雙向交互視頻指揮調度平臺。實現市局可以靈活的調用各路移動圖像，并共享給指定的局、分局單位，達成對現場的實時掌控的同時，市局還可通過該平臺對分布在各縣（區）分局的移動圖傳的單兵無線圖傳設備進行實時的語音指令下達，實施應急可視化指揮調度和日常值勤管理指示的下達和下級情況的匯報。

     實現平臺指揮調度分級管理，用戶可根據自身隸屬關系進行靈活的級別管理，實現指揮權、監視權和控制權的管理配置，滿足各級部門建立有效的指揮調度關系。

系統總體設計方案

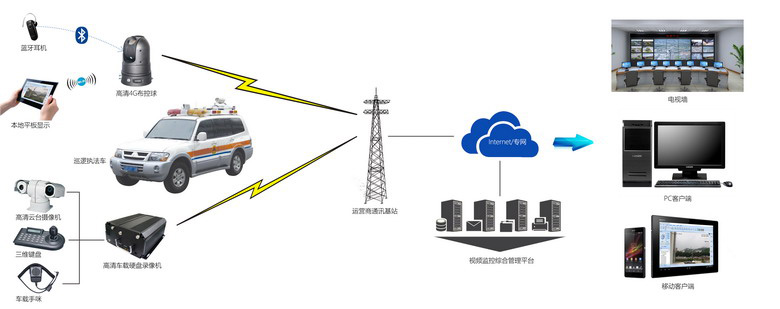

一、總體結構

二、系統組成與描述

整個系統由兩部分組成，前端音視頻采集設備和系統平臺

1、前端4G公網無線音視頻采集系統，主要有手持4G單兵、4G布控球、車載4G無線終端組成，這些前端設備可以根據現場的實際情況靈活搭配。

  2、系統平臺

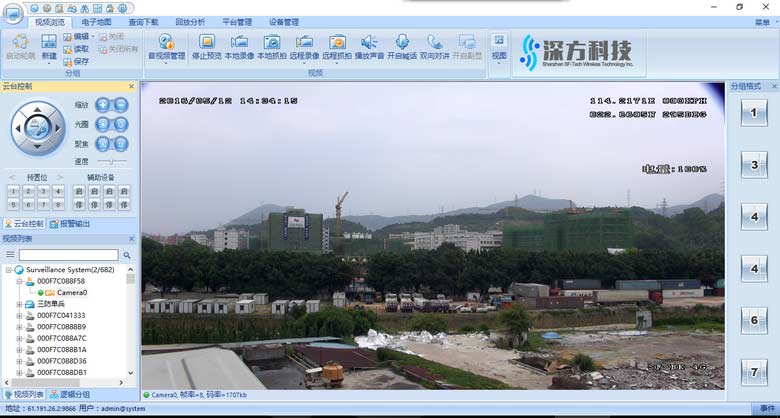

     監控平臺軟件：無線移動應急視頻通信調度平臺管理及控制軟件是一套完整的網絡監控調度管理系統，可以管理系統內所有配置的無線設備，具有監控圖像，語音調度，云臺控制等功能。

    具體功能如下：

    1、實時視頻顯示：可實時顯示監控網絡內1-16路的實時視頻圖像，可以實現單畫面，4畫面，6畫面，8畫面，9畫面，16畫面分割顯示，支持輪巡顯示。

    2、遠程錄像：可以將視頻文件存儲到前端視頻服務器的內置硬盤。

    3、本地錄像：可以根據設定的錄像時間自動錄像。

    4、實時視頻圖像抓拍：實時圖像抓拍是用來實時拍攝圖像的輔助功能，它將動態的圖像中的單幀圖像以BMP的圖像格式保存下來，可以對正在監視或正在回放的圖像抓拍。

    5、音頻監聽及對講：客戶端與前端設備之間可以進行雙向語音傳輸?？蛻舳丝梢员O(jiān)聽前端設備的音頻，同時客戶端可將音頻發送到前端設備，與前端設備實現對講。

    6、電子地圖顯示：電子地圖中包含了監控場景名稱和該場景中的前端設備，點擊電子地圖上分布的前端視頻設備圖標，即顯示該設備的實時圖像。

    7、本地回放：可以檢索回放本地錄像中的設備任意時間的視頻文件。
