隨著城市化進程的進一步加快，人們的生活節奏也是越來越快，整天禁錮在鋼筋水泥的高樓大廈中之中的人們，一到休息的時間便想投入到大自然的懷抱，享受遠離喧囂的寧?kù)o。城市周邊的一些生態郊野公園成了人們周末休閑的理想場所。但是這些公園一般都比較接近原生態，雖然已經有了很多的安全設施，但是伴隨著人流量的增大，安全問題已經成了重中之重的問題。

       某郊野公園目前也面臨著這樣的問題。于園區地形條件很復雜，不適用通常的有線傳輸模式，本方案將采用我公司的數字微波傳輸視頻監控系統，將遠端的實時畫面通過微波傳到監控指揮中心，在視頻監控室監控屏幕上對景區內發生的情況一目了然。

       系統設計原則： 本設計主要貫徹“高質量”及“低成本”兩條主線來進行設計的。并綜合考慮施工、維護及操作因素，并將為今后的發展、擴建、改造等因素留有擴充的余地。本系統設計內容是系統的、完整的、全面的；設計方案具有科學性、合理性、可操作性。其具有以下原則：

1、  標準化及規范化：由于本系統是一個嚴格的綜合性系統，在系統的設計與施工過程中應參考各方面的標準與規范，嚴格遵從各項技術規定，做好系統的標準化設計與施工，選擇符合工業標準的設備視頻通信介質以及其相關器材。

2、  先進性及成熟性：系統設計的基本思想符合技術發展的基本潮流，使系統在其整個生命周期內保持一定的先進性。選擇合理的布局結構，項目中的監控設備、器材等設備勻采用世界領先科技水平的安防產品。與技術發展潮流相吻合，其先進性、穩定性、權威性等普遍得到廣大用戶和業界的認可。

3、  安全性及可靠性：考慮到安全防范重要性的原則，為了保證整個系統的安全、可靠運行，我們首先在系統的總體設計中從整體考慮系統的安全性和可靠性。在系統設計階段必須考慮到所有影響系統安全性、可靠性的各種因素。項目實施完成后，必須按照國家有關標準進行嚴格的測試。

4、  實用性：系統的設計是根據國家有關標準科學地、合理地、實事求是地進行設計，因此，具有很高的實用性。

5、  可維護性，維護費用低：無線監控系統的結構設計維修方便，維護費用低。系統具有智能診斷和尋找故障程序，指出具體故障部位，在現場更換故障部件后即恢復正常。

6、  優化性能價格比：在滿足系統性能、功能以及考慮到在可預見期內仍不失其先進性的前提下，盡量使得整個系統所需投資合理。

現場基本情況：

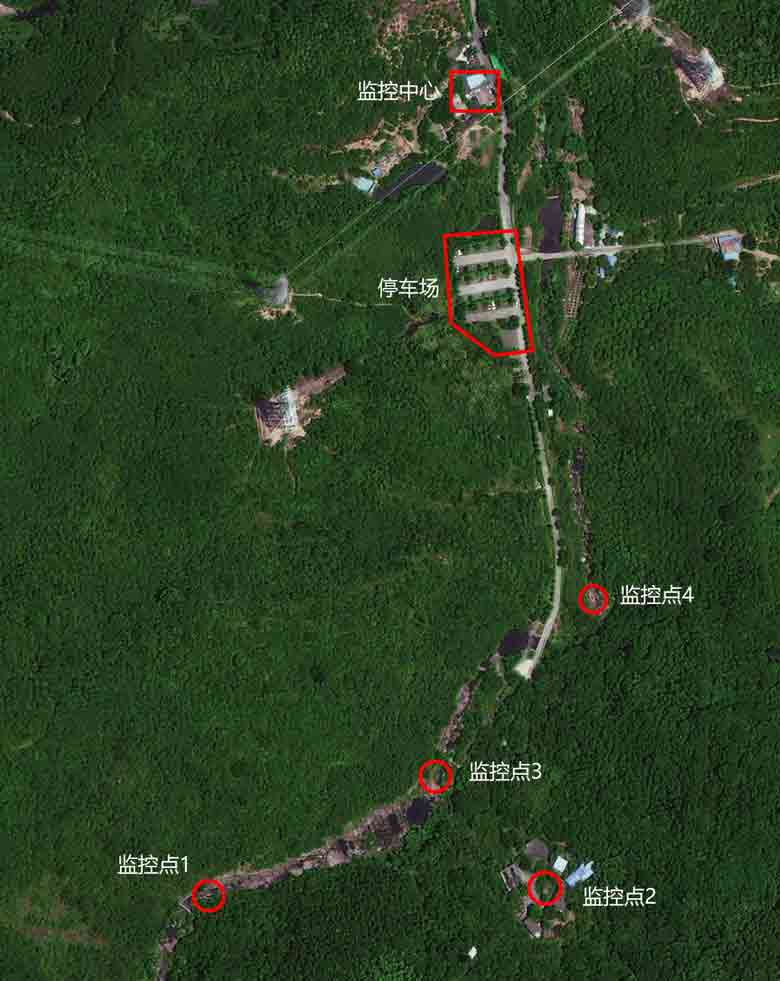

       公園的監控中心位于其入口處，進入公園后有一個停車場，停車場需要安裝3個槍型攝像機，順著公司的小路在主要的幾個景點安裝4個球型攝像機，監控中心和停車場由于比較近，所以可以使用市電，但是在園區的共它幾個點位由于位置比較復雜，所以需要使用太陽能供電?，F(xiàn)場圖示如下：

現場無線傳輸方案設計：

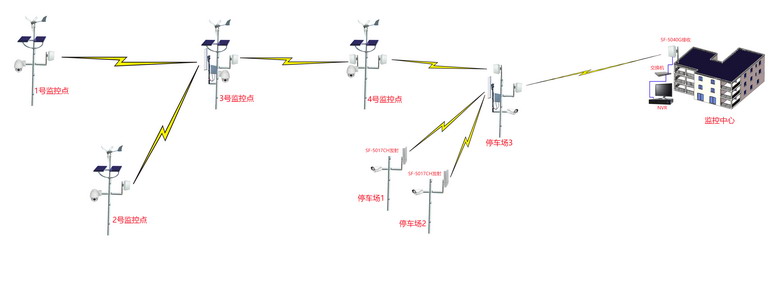

       根據上圖上的點位分布，選擇我公司的5G頻段的無線產品做為主要傳輸設備。在3點號安裝一臺外置天線的SF-5040G-W做為接收，接收來自1號點和2號點無線信號；然后在3號點與4號點之間使用SF-5040G做點對點傳輸；同樣從4號點到停車場也使用SF-5040G做點對點傳輸；停車場的三個監控點由于距離比較近，可以使用我公司的經濟型產品SF-5017CH做匯總；最后統一由一對SF-5040G傳輸?shù)奖O(jiān)控中心。無線傳輸?shù)耐負鋱D如下所示：

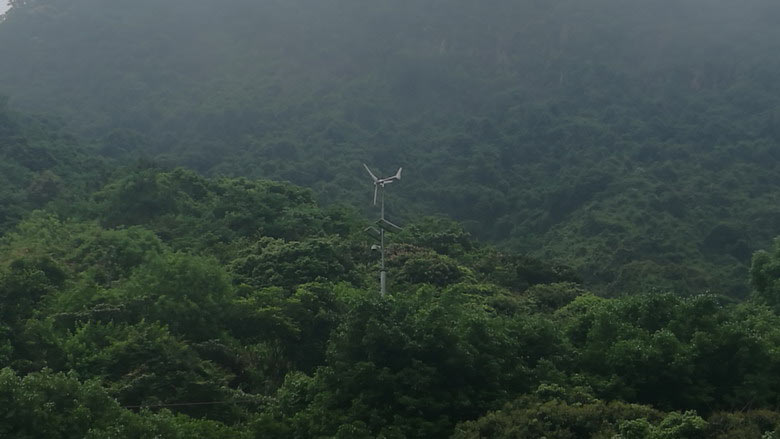

現場設備安裝效果圖：
