一、客戶需求分析
       客戶的使用現場是在一個火車站臺的區域，站臺上有多名工作人員，在進行作業時，需要把作業的實時情況傳輸?shù)奖O(jiān)控中心，同時要求具備雙向語音功能和GPS定位功能。站臺工作人員的工作區域大約有5公里長度。要求在此區域內進行無線信號的覆蓋，在此區域內作業時可以使用局域網傳輸各種數據信號。
二、方案設計分析
       站臺工作人員大約有30人左右，每人配置一臺4G安卓單兵設備，4G單兵設備具有實時圖像傳輸，雙向語音對講，GPS定位等多種功能，完全可以滿足客戶的現場工作需要，但是完全使用運營商流量的話，后期的使用成本太高。對此，我們可以考慮在站臺區域進行基站架設，進行無線WIFI信號的覆蓋，因為4G單兵設備不僅支持4G流量傳輸，同時也支持無線WIFI進行數據信號的傳輸。這樣在后期的使用過程中，在站臺進行工作時，可以只使用WIFI進行無線連接，避免了數據巨大的運營商流量費用的支出。


三、方案現場設計

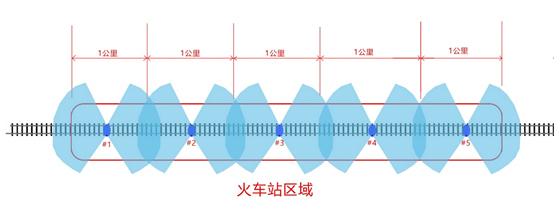

此方案中的主要部分為對站臺區域進行無線信號的覆蓋，如圖所示：



       在上圖中可以看出，站臺區域大概為5公里左右，對此我們劃分為5段，在5個點進行WIFI覆蓋，使用我公司的SF-5000MS基站型無線設備，外接120度扇區天線，向兩個方向進行無線覆蓋。這些無線設備在進行WIFI覆蓋時設置相同的SSID，以便手持單兵設備在不同的設備之間漫游切換時能夠正常連接。
5個WIFI覆蓋點之間的連接有兩種方案，第一種方案是在條件允許的情況下，使用光纖對5個基站覆蓋點進行連接。第二種方案就是如果在站臺不方便布線的情況下，5個基站覆蓋點也使用無線設備進行連接。
安卓單兵客戶端在車站進行作業施工時，設備通過WIFI信號連接，在不同的工作區域可根據信號強度連接到不同的基站熱點上。最終傳輸?shù)奖O(jiān)控中心，實現圖像監控及語音對講和GPS的實時定位功能。

四、產品功能實現

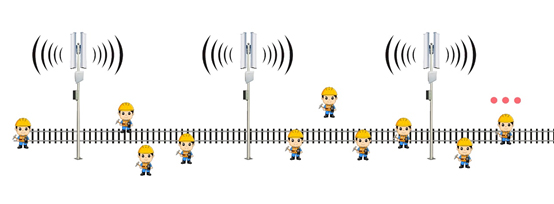

根據以上方案分析中的解決方法，對于產品進行現場架設，實際架設方式如下所示：



       車站工作人員隨身佩戴4G單兵無線設備，在車站范圍內工作時，通過WIFI信號連接網絡，利用局域網信號將圖像等數據信號傳輸?shù)奖O(jiān)控中心，實現雙向?qū)χv及GPS定位等功能，如果工作人員到車站以外更遠的地方作業時，也可通過4G流量實現上述監控功能。該方案中所使用的產品為5G頻段的WIFI覆蓋信號，相比家庭常用的2.4G頻段來說具有較強的抗干擾性，可以適應車站的特殊使用環境。

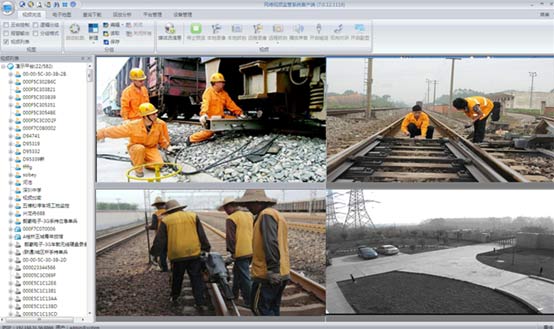

監控中心畫面如下所示：
